Victron Multi RS19 Solar 48/6000/100-450/100 | PMR482602030

Multi RS19 Solar - leistungsstarke Systemlösung & abgestimmte Energieverwaltung im 19-Zoll-Rack-Gehäuse

48V | 6kVA Wechselrichter | 100A Ladegerät | 450V Dual-Tracker-PV-Eingang | 50A Transferschalter

Der Multi RS19 Solar 48/6000/100-450/100 ist für den platzsparenden Einbau in handelsübliche 19 Zoll Rack-Schränke konzipiert und eignet sich ideal für Installationen mit 19 Zoll Batteriemodulen zur Rackmontage, die von verschiedenen Herstellern erhältlich sind. Er vereint einen 48V Wechselrichter mit 6kVA Leistung, ein Ladegerät mit bis zu 100A Ladestrom, einen 50A Netzvorrangschalter sowie zwei unabhängige MPPT-Solarregler in einem Gehäuse. Jeder MPPT-Tracker unterstützt bis zu 3kWp PV-Leistung bei einem Betriebsspannungsbereich von 65 bis 450V, sodass insgesamt bis zu 6kWp angeschlossen werden können.

Das Gerät ist für 48V-Batteriesysteme ausgelegt, erzeugt eine reine 230V Sinusspannung und kann auch leistungsstarke Verbraucher versorgen. Es eignet sich sowohl für netzgekoppelte ESS-Anlagen als auch für netzunabhängige Energieversorgungen. Ein Betrieb direkt am Netz ohne Batterie ist ebenfalls möglich, sodass ein Batteriespeicher später ergänzt werden kann.

Dank Hochfrequenztechnologie arbeitet der Wechselrichter effizient, leise und mit geringem Standby-Verbrauch. Trotz seiner hohen Leistung wiegt er nur 12,2 kg. Die kompakte Bauweise reduziert den Platz- und Verkabelungsaufwand und ermöglicht eine optimal abgestimmte Zusammenarbeit der Komponenten. Frontseitige Anschlüsse und Surlok-DC-Steckverbinder erleichtern die Installation, während das integrierte Display und die VictronConnect-App eine komfortable Überwachung der Betriebsdaten ermöglichen.

Damit eignet er sich ideal für private, gewerbliche und industrielle Energiesysteme – von Heimspeichern und Notstromlösungen bis hin zur netzunabhängigen Stromversorgung von Wohngebäuden, Werkstätten, landwirtschaftlichen Betrieben sowie kleineren Gewerbe- und Industrieanlagen.

Welche fünf Betriebsarten stehen beim Multi RS19 Solar zur Verfügung?

• Hybridmodus: Speichert überschüssige Solarenergie in einer Batterie, um sie in der Nacht oder in Zeiten hoher Nachfrage zu nutzen. Liefert zusätzlichen Strom aus der Batterie, wenn der Bedarf die Netzkapazität übersteigt.
• Reservemodus: Schaltet während eines Netzausfalls in den Reservemodus.
• Netzunabhängiger Modus: Funktioniert ohne Netzanschluss.
• Generatormodus: Steuert den Generator, um die Laufzeit zu minimieren. Liefert zusätzlichen Strom aus der Batterie, wenn der Bedarf die Kapazität des Generators übersteigt.
• PV-Wechselrichtermodus: Funktioniert wie ein PV -Wechselrichter ohne Batterie.

Wie effizient arbeitet der Multi RS19 Solar?

Zwei Wechselstromausgänge beim Multi RS19 Solar

Der Hauptausgang stellt durch die UPS Funktion einen unterbrechungsfreien Betrieb sicher. Im Falle eines Netzausfalls oder bei einer Unterbrechung des Land- / Generatorstroms übernimmt der Multi RS19 Solar die Versorgung der dort angeschlossenen Verbraucher. Hierdurch eignet sich der Multi RS19 Solar 48/6000/100-450/100 hervorragend für die Notstromversorgung bei industriellen Anwendungen, in der Telekommunikation, von Sicherungssystemen oder bei der Unterbrechungsfreien Stromversorgung medizinischer Geräte, auch im privaten Umfeld.

Der zweite Ausgang liefert nur dann Strom, wenn am Eingang des Multi RS 19 Solar Wechselstrom verfügbar ist. Verbraucher, die die Batterie nicht entladen sollen, wie z. B. ein Wassererkocher, können an diesen Ausgang angeschlossen werden.

Wozu dient der BMS-Can-Anschluss beim Multi RS19 Solar?

Der BMS-CAN-Anschluss ermöglicht die direkte Datenkommunikation zwischen dem Multi RS19 Solar und dem Batteriemanagementsystem kompatibler Batterien. Die Übertragung erfolgt mit einer Datenrate von 500kbit/s über das CAN-Bus-BMS-LV-Protokoll. Der Anschluss ist ausschließlich für kleinere Systeme ohne GX-Gerät vorgesehen, in denen nur ein einzelner Multi RS19 Solar eingesetzt wird.

Einschränkungen:

• Die Datenrate ist auf 500 kbit/s festgelegt. Die Rate lässt sich nicht auf 250 kbit/s einstellen.
• Der BMS-Can-Anschluss am Multi RS19 Solar sollte nur in kleinen Systemen verwendet werden, die über kein GX-Gerät verfügen. Sollte sich ein GX-Gerät, wie beispielsweise die Cerbo GK MK2, im System befinden, verwenden Sie bitte den BMS-Can-Anschluss am GX-Gerät.
• Im Multi RS19 Solar sind keine DVCC-Einstellungen verfügbar. Verbinden Sie das BMS mit dem BMS-Can-Anschluss eines GX-Geräts, um diese Funktionen nutzen zu können

Hinweis: In den meisten Fällen ist ein GX-Gerät im System vorhanden, daher sollte der BMS-Kommunikationsanschluss der Batterie mit dem BMS-Can-Anschluss am GX-Gerät verbunden werden.

Welche Lademöglichkeiten bietet das Ladegerät des Multi RS19 Solar?

Die Batterien können über Solarenergie mithilfe der integrierten MPPT-Solarregler mit Dual-Tracker, über eine Wechselstromquelle am AC-Eingang, oder über einen an den Wechselstromausgang angeschlossenen PV-Wechselrichter aufgeladen werden. Die beiden integrierten MPPT-Tracker haben jeweils einen Stromgrenzwert von 3000W, was einer Gesamtleistung von 6000W entspricht. Der maximale Gesamtladestrom der Batterie beträgt 100A.

Wenn ein zusätzlicher PV-Wechselrichter angeschlossen wird (max. 5000W), ist der maximale Gesamtladestrom der Batterie weiterhin auf 100A begrenzt. Der maximale Ladestrom von 100A wird reduziert, wenn die Batteriespannung 60V übersteigt. Über VictronConnect können Sie zudem einen benutzerdefinierten Wert für den maximalen Ladestrom (bis zu 100A) festlegen. Bei Verwendung eines PV-Netz-Wechselrichters wird die Batterie nur zu etwa 95% geladen.

Konfiguration und Überwachung aus der Ferne

In Verbindung mit einem GX-Gerät (z.B. das Cerbo GX MK2 oder dem Ekrano GX) können Sie mit der kostenlosen VRM-App und der kostenfreien Victron VRM-Portal Website Ihren Multi und das System oder die Systeme lokal (LAN) oder aus der Ferne über das Internet von überall auf der Welt überwachen und steuern. Der Zugriff kann über ein Telefon, Tablet, Laptop oder PC mit den verschiedensten Betriebssystemen erfolgen. Es gibt kein Ende der Kontrollmöglichkeiten, vom Einstellen Ihres Multi bis zum automatischen Starten eines Backup-Generators und mehr..."

Was sind die Unterschiede zwischen VictronConnect und dem VRM Portal?

Kurz zusammengefasst:
VictronConnect ist eine lokale/mobil nutzbare App zur direkten Konfiguration, Live-Datenanzeige und Firmware-Updates einzelner Victron-Geräte vor Ort oder unterwegs.
Das VRM Portal hingegen ist ein webbasiertes Zentral-Portal für Fernüberwachung, historische Analysen, Alarmmanagement und Remote-Diagnose mehrerer Anlagen über das Internet. Kurz gesagt: VictronConnect = lokale Geräte-Steuerung und Monitoring; VRM Portal = zentrale, cloudbasierte Fernüberwachung mehrerer Systeme.

Vergleich von Kombigeräten



Modell

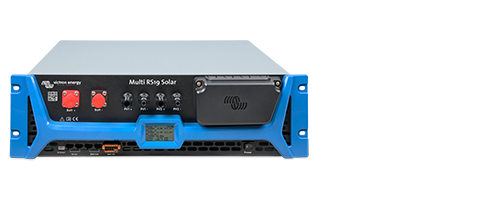

Multi RS19 Solar 48/6000/100-450/100

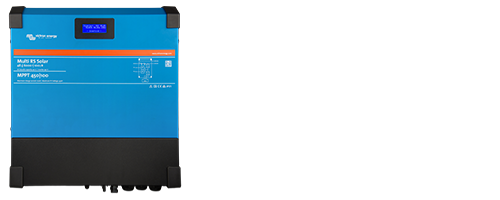

Multi RS Solar 48/6000/100-450/100

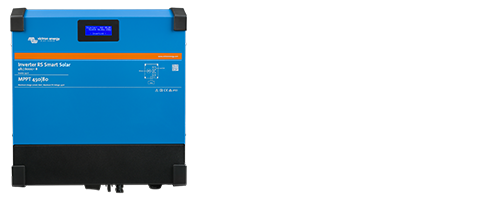

Inverter RS 48/6000 230V Smart Solar

PowerControl & PowerAssist:

Ja

Ja

-

Transferschalter:

50A

50A

-

Maximaler Wechselstromeingang und Durchgangsstrom:

50A

50A

-

Wechselrichter:

Ja

Ja

Ja

Kontinuierliche Ausgangsleistg. bei 25°C:

Steigt linear von 4800W bei 46V DC
auf 5300W bei 52V DC

Steigt linear von 4800W bei 46V DC
auf 5300W bei 52V DC

Steigt linear von 4800W bei 46V DC
auf 5300W bei 52V DC

Kontinuierliche Ausgangsleistung bei 40°C:

4500W

4500W

4500W

Kontinuierliche Ausgangsleistung bei 65°C:

3000W

3000W

3000W

Spitzenleistung:

9kW für 3 Sekunden
7kW für 4 Minuten

9kW für 3 Sekunden
7kW für 4 Minuten

9kW für 3 Sekunden
7kW für 4 Minuten

Anzahl MPPT Tracker:

2

2

2

Maximale PV-Leerspannung:

450V

450V

450V

Anlaufspannung:

120V

120V

120V

Maximale DC-Solarladeleistung:

6kW insgesamt – 3kW pro Tracker

6kW insgesamt – 3kW pro Tracker

6kW insgesamt – 3kW pro Tracker

Ladegerät:

Ja

Ja

Ja (über PV)

Wechselstrom-Eingang:

Nennspannung: 230V AC
Eingangsspannungsbereich: 187–265V AC

Nennspannung: 230V AC
Eingangsspannungsbereich: 187–265V AC

-

Programmierbarer Ladespannungsbereich:

36–60V

36–60V

36–60V

Maximaler Ladestrom insgesamt:

100A

100A

100A

Datenkommunikationsanschlüsse:

VE.Direct, VE.Can, BMS-Can & Bluetooth

VE.Direct, VE.Can & Bluetooth

VE.Direct, VE.Can & Bluetooth

Drei-Phasen- und Parallel-Betrieb:

3-Phasen-Unterstützung mit einem Gerät pro Phase.
Parallelbetrieb wird nicht unterstützt.

3-Phasen-Unterstützung mit einem Gerät pro Phase.
Parallelbetrieb wird nicht unterstützt.

12 parallele Einheiten unterstützt,
3 Phasen unterstützen 4 Einheiten pro Phase

Schutzklasse:

IP20 Schutzklasse: I

IP21 Schutzklasse: I

IP21 Schutzklasse: I

Batterieanschluss:

Amphenol SurLok Plus – Größe: 5,7mm – 120A

M8 Bolzen

M8 Bolzen

Gewicht:

12,2kg

12,3kg

11,0kg

Abmessungen (HxBxT):

133 x 483 x 430mm

462 x 425 x 127mm

425 x 440 x 125mm

Hinweis: Weitere Technische Daten zu den hier im Vergleich aufgeführten Geräten finden Sie auf der jeweiligen Produktdetailseite, über den Reiter "Technische Daten" oder über den Reiter "Download" in der jeweiligen Bedienungsanleitung.

Hinweis:
Arbeiten an elektrischen Anlagen und Betriebsmitteln dürfen ausschließlich von autorisierten und entsprechend zertifizierten Elektrofachkräften durchgeführt werden. Unbefugte Eingriffe können zu erheblichen Sach- und Personenschäden führen.

Lieferumfang:

• Victron Multi RS19 Solar 48/6000/100-450/100 | PMR482602030
• Batterietemperatursensor
• Selbstverständlich erhalten Sie auch bei uns, im Downloadbereich, einen Bedienungsanleitung in deutsch.

Victron Herstellergarantie

• Lithium-Batterien: 3 Jahre Herstellergarantie
• Blei/Gel/AGM-Batterien: 2 Jahre Herstellergarantie
• Alle weiteren Produkte: 5 Jahre Herstellergarantie, erweiterbar auf 10 Jahre

Weitere hilfreiche Tipps finden Sie in unserer FAQ Fragen/Antworten Seite unter nachfolgendem Link FAQ.

Multi RS19 Solar 48/6000/100-450/100

1. Die minimale Anlaufspannung beträgt 41 VDC. Überspannung – unterbrechen 65,5 V
2. Lässt sich auf 240V AC und 60Hz einstellen
3. Die Kapazität und Dauer der Spitzenleistung hängt von der Starttemperatur des Kühlkörpers ab. Die angegebenen Zeiten gelten für das kalte Gerät.
4. Die maximale PV-Spannung sollte das 8-fache der Erhaltungsspannung der Batterie nicht überschreiten. Beispiel: Beträgt die Batteriespannung 50V, sollte die maximale PV-Spannung 8 × 50 = 400V nicht überschreiten.
5. Der Sollwert für das Ladegerät (Erhaltungsladung und Konstantspannung) kann auf maximal 60V eingestellt werden. Die Ausgangsspannung an den Anschlüssen des Ladegeräts kann aufgrund der Kompensation von Temperatur und Spannungsabfall über die Kabel der Batterie höher sein. Der maximale Ausgangsstrom reduziert sich linear von vollem Strom bei 60V auf 5A bei 62V reduziert. Die Spannung für den Zellenausgleich kann auf maximal 62V eingestellt werden, der Prozentsatz des Zellenausgleichs auf maximal 6%.
6. Der maximale Ladestrom aus Wechselstromquellen hängt von der Eingangsspannung und dem Batteriestrom ab. Bei einer Eingangsspannung von 230V, einer Batteriespannung von 57,6V und einer Umgebungstemperatur von 25°C beträgt der maximale Ladestrom 88A. Weitere Einzelheiten finden Sie im Handbuch im Abschnitt Einschränkungen.
7. AC-out-2 ist direkt mit dem AC-Eingang verbunden und für nicht kritische Lasten vorgesehen. Die Last an AC-out-2 wird von PowerControl & PowerAssist berücksichtigt.
8. Programmierbares Relais für Sammelalarm, Gleichstromunterspannung und Start/Stopp-Funktion des Generators. Gleichstromleistung: 4A bis zu 35V DC und 1A bis zu 70V DC.
9. Schutzschlüssel: a) Ausgangskurzschluss b) Überlastung c) Batteriespannung zu hoch d) Batteriespannung zu niedrig e) Temperatur zu hoch f) 9V AC am Wechselrichterausgang g) Solar-Erdschluss.
10. Derzeit nicht mit VE.Smart Networks kompatibel. Die Verbindung zu einem GX-Gerät (z. B. Cerbo GX) muss über die VE.Can-Schnittstelle erfolgen. Die VE.Direct-Schnittstelle ist für die Verbindung mit dem GlobalLink 520 vorgesehen.
11. Die Verbindung zum Victron VM-3P75CT Energy Meter muss über VE.Can oder Ethernet hergestellt werden. Vermeiden Sie WiFi-Zwischenverbindungen zwischen dem Stromzähler und dem GX-Gerät, da WiFi zu Verzögerungen führen und die Zuverlässigkeit beeinträchtigen kann.
