Victron VM-3P75CT Energiezähler, 3-phasig für Energiespeichersysteme, max. 75A pro Phase, Schnittstelle VE.Can + Ethernet

Energy Meter für Heimspeichersysteme (ESS)


Varianten-ID 97112

inkl. ${ $store.getters.currentItemVariation.prices.default.vat.value }% MwSt. zzgl. Versandkosten
Geltende Gesetze:
Deutschland: §12 Abs. 3 UStG 2023, Österreich: §28 Abs. 62 UStG 1994

Deutschland:
Bitte beachten Sie, dass der Nullsteuersatz für den Erwerb von Heimspeichersystemen & PV-Anlagen (auch Einzelteile daraus) folgende Voraussetzungen erfordert:
- Käufer und Anlagenbetreiber muss die gleiche Person sein
- Die Solaranlage muss wohnungsnah sein oder auf öffentlichen und anderen Gebäuden, die für dem Gemeinwohl dienende Tätigkeiten genutzt werden.
- Die Solaranlage darf 30 KW (Peak) nicht überschreiten
- Die Anlage muss in Deutschland installiert werden.
- Käufer unterliegt dem deutschen UstG

So geht die Bestellung zum Nullsteuersatz:
Deutschland:
Wählen Sie die Box 0% Steuer aus und setzen Sie den Haken bei "Bestätigung", sofern alle Voraussetzungen erfüllt sind. Legen Sie Ihre gewünschten Produkte wie gewohnt in den Warenkorb und schließen Sie Ihre Bestellung an der Kasse ab.
Österreich:
Melden Sie sich bitte per Mail an kontakt@fraron.de. Wir prüfen, ob Ihre Bestellung die erforderlichen Voraussetzungen erfüllt.

ACHTUNG: Beim Erwerb des Produkts für die Installation in Reisemobilen oder Booten oder sonstigen Anwendungen die nicht mit einer Heimspeicheranlage in Verbindung stehen, darf der Nullsteuersatz nicht zum Ansatz kommen! !


Weitere Informationen


Gewicht , Versand als Paket

Transportzeit 1-2 Werktage**

Passendes Zubehör hinzufügen

Victron VM-3P75CT Energiezähler 3-phasig, max. 75A pro Phase, VE.CAN + Ethernet

einfache Installation dank der mitgelieferten Stromwandler, ohne Änderung der bestehenden Installation


Beschreibung

Der Victron Energiezähler VM-3P75CT ist der erste eigens von Victron hergestellte Energiezähler, er unterscheidet sich vom EM24 und EM540 durch eine schnellere Verarbeitung der Informationen und durch die VE.CAN und Netzwerkschnittstelle. Generell ist das VM-3P75CT Energy Meter ein Standardgerät zur Messung der Leistung und Energie von einphasigen und dreiphasigen Anwendungen, z. B. am Verteilerkasten oder zur Messung der Leistung eines PV-Wechselrichters, eines Generators oder der Leistung eines Wechselrichters und Wechselrichter/Ladegeräts.


Funktionsweise und Kommunikation

Der Energy Meter berechnet die RMS-Leistungswerte für jede Phase und überträgt sie mit einer hohen Rate über VE.Can oder Ethernet, wodurch genauere Messungen für den Stromverbrauch, den Netzimport und die Netzeinspeisung, zum Beispiel in einem ESS-System, möglich sind. Der VM-3P75CT verwendet die Vektorregistrierungsmethode (die Vektoren der einzelnen Phasen L1, L2 und L3 werden summiert).

Er bietet zwei Optionen für die Verbindung mit einem GX-Gerät:

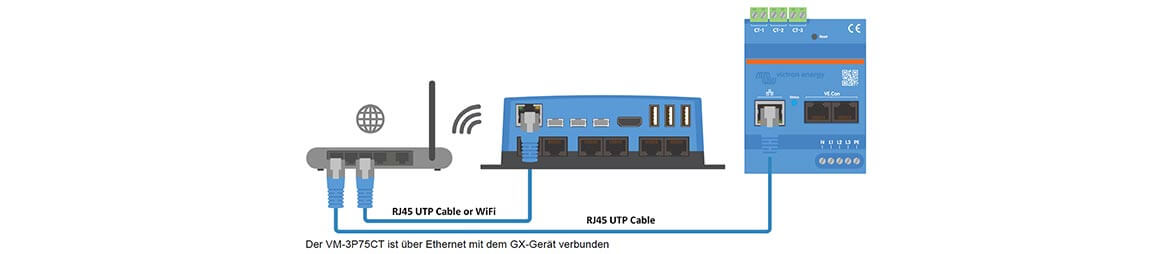

  • Eine kabelgebundene Ethernet-Verbindung zu einem lokalen Netzwerk über den eingebauten Ethernet-Anschluss, damit das GX-Gerät ihn erreichen kann.

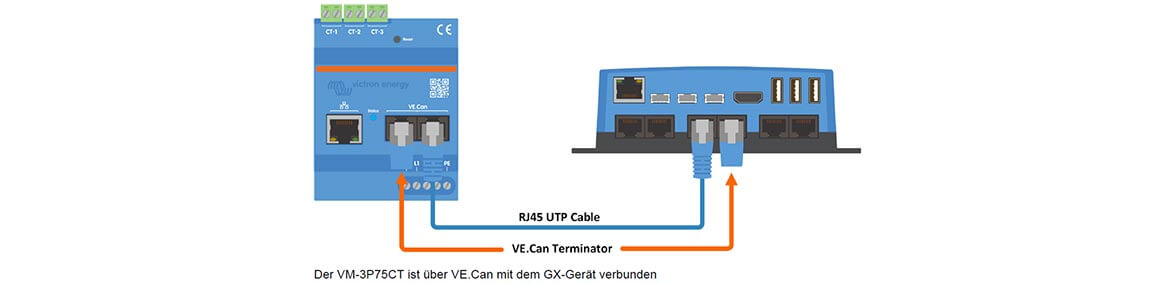

  • Eine kabelgebundene VE.Can-Verbindung über den eingebauten VE.Can-Anschluss direkt zum GX-Gerät.



Seine Daten werden in der VictronConnect App, auf einem GX-Gerät wie dem Cerbo GX oder Ekrano GX sowie im Victron VRM-Portal angezeigt. Somit ist bei Netzwerkanschluss eine Fernüberwachung von überall aus möglich.


Mühelose Installation mit ansteckbaren Stromwandlern

Der VM-3P75CT verwendet Stromwandler in Form von Klemmen, um den Strom genau zu messen, ohne dass die Verkabelung einer bestehenden Installation geändert werden muss.


Mit dem VM-3P75CT ist die Einrichtung ein Kinderspiel

Der Energy Meter wurde für eine einfache Integration konzipiert und funktioniert bei den meisten Systemen sofort als Netzzähler (direkt einsatzbereit). Eine Konfiguration (über VictronConnect) ist nur für die Änderung der Funktion (Netzzähler, PV-Wechselrichter, Wechselstromaggregat oder Wechselstromlastzähler) und die manuelle IP-Konfiguration anstelle des Standard-DHCP erforderlich.


Merkmale

Der VM-3P75CT kann für vier verschiedene Rollen in einem GX-Gerät, wie dem Cerbo GX oder Ekrano GX konfiguriert werden:

  • Verwendbar als Netzzähler und als Steuereingang für ein ESS-System.
  • Zur Messung der Leistung eines PV-Wechselrichters.
  • Zur Messung der Leistung eines Wechselstromaggregats.
  • Als Wechselstrommessgerät, um den Wechselstromausgang eines Wechselrichters oder Wechselrichter/Ladegeräts zu messen.

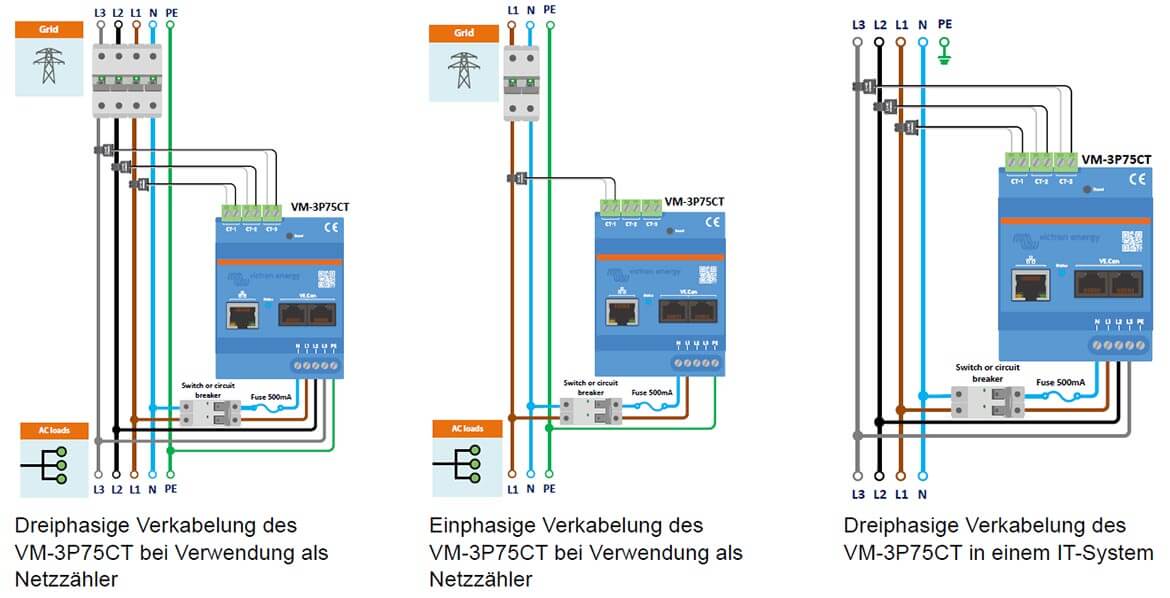

Anschlussbeispiele




Zur Ansicht der technischen Daten, klicken Sie oben auf den Reiter 'Technische Daten'.


Lieferumfang:

  • Victron VM-3P75CT Energiezähler, Victron Artikelnummer REL200300100

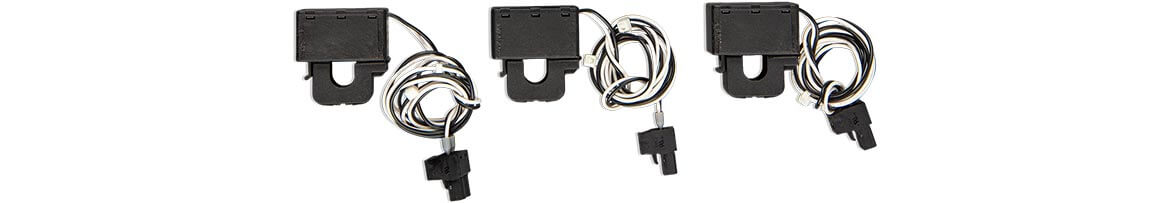

  • 3x Split-Core-Stromwandler, anschlussfertig verdrahtet
  • VE.Can-Abschlusswiderstände (2 Stück)
  • selbstverständlich erhalten Sie auch bei uns eine Bedienungsanleitung in deutscher Sprache

Häufig gestellte Fragen:



1. Der Stromwert scheint ungewöhnlich hoch für die angezeigte Leistung zu sein

Der Energy Meter berechnet die Leistung jeder Phase in Watt (P) und die Wirkleistung wird angezeigt. Die Wirkleistung ist das Produkt aus der Spannung, dem Strom und dem Leistungsfaktor, wobei der Leistungsfaktor traditionell mit cos(θ) angegeben wird. In einem System mit einem Leistungsfaktor von eins, d. h. mit cos(θ)=1, ist die Wirkleistung gleich der Scheinleistung, dem Produkt aus Effektivspannung und Strom.
In den meisten elektrischen Systemen gibt es auch eine Blindleistung, die durch das Vorhandensein von induktiven und/oder kapazitiven Lasten verursacht wird. In solchen Systemen ist der Leistungsfaktor kleiner als eins und die Scheinleistung wird immer größer sein als die Wirkleistung.
In Wechselstromsystemen ist es daher normal und wird sogar erwartet, dass die Scheinleistung (S), d. h. die Effektivspannung multipliziert mit dem Strom, höher ist als die Wirkleistung (P).
Viele kleinere elektronische Geräte, darunter USB-Ladegeräte und LED-Beleuchtung, können einen besonders schlechten Leistungsfaktor aufweisen, was zu einer großen Differenz zwischen P und S führt. Diese Bedingung wird häufig durch die Installation von Geräten zur Erzeugung erneuerbarer Energien noch verschärft, da solche Geräte aufgrund gesetzlicher Bestimmungen mit nahezu gleicher Leistung arbeiten müssen. Die größere Erzeugung aus erneuerbaren Energien hebt tendenziell den gesamten guten Leistungsfaktor auf, so dass nur noch der schlechte Leistungsfaktor übrig bleibt, der durch die Lasten verursacht wird.
Falls der Leistungsfaktor ein Problem darstellt, besteht die Lösung darin, sich nach Geräten zur Korrektur des Leistungsfaktors umzusehen oder in Lasten mit einem besseren Leistungsfaktor zu investieren. Schaltnetzteile für PCs verfügen häufig bereits über eine integrierte Leistungsfaktorkorrektur.

SPANNUNGSEINGÄNGE

  • Spannungsanschluss: Direkt
  • Eingangsspannungsbereich L-N: 85 bis 265 VAC
  • Eingangsspannungsbereich L-L: 150 bis 460 VAC
  • Frequenz: 50/60 Hz

STROMEINGÄNGE

  • Stromanschluss: Über Stromwandler (im Lieferumfang enthalten – Drahtlänge: 640mm)
  • Nennstrom: 75A

KOMMUNIKATION

  • VE.Can-Kommunikationsschnittstelle: Zwei RJ45-Steckverbinder (VE.Can Abschlusswiderstände im Lieferumfang enthalten)
  • Ethernet-Kommunikationsanschluss: Ein RJ45-Steckverbinder, Modbus UDP
  • Baudrate: 100ms

STROMVERSORGUNG

  • Typ: Eigenstromversorgung über L1-N
  • Verbrauch: 1,45 W / 3,1 VA
  • Frequenz: 50/60 Hz

GEHÄUSE

  • Material & Farbe: Polycarbonat, blau (RAL 5012)
  • Spannungsanschluss: Schraubenklemmen 0,25–1,5 mm2 (24–16 AWG)
  • Anschluss des Stromwandlers: Steckbare Schraubklemmen (inklusive)
  • Schutzklasse: IP20
  • Gewicht: 370 g (einschließlich Verpackung)
  • Maße (H x B x T): 90 x 71 x 59 mm (3,5 x 2,8 x 2,3 Zoll)

UMGEBUNG

  • Verwendung im Innen- und Außenbereich: Nur im Gebäudeinneren
  • Betriebstemperatur: Von -25 bis +55 °C
  • Lagertemperatur: Von -25 bis +70 °C
  • Relative Feuchtigkeit: < 90 %, nicht kondensierend
  • Höhenlage: 2000 m (6562 Fuß)
  • Spannungsschwankungen in der Netzversorgung: ±0,1 Un
  • Überspannungskategorie: Kat. II
  • Verschmutzungsgrad: 2

NORMEN

  • EN-IEC 61010-1



Varianten ID

97112
