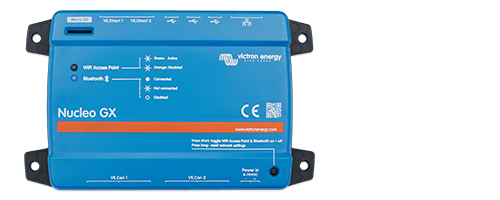

Victron Nucleo GX | BPP900453100 | leistungsstarke Kommunikationszentrale

Victron Nucleo GX – Perfekte Überwachung & Steuerung

für 12V / 24V / 48V Systeme | bis 25 VE.Direct-Geräte | 2x VE.Direct | 2x VE.Can | Ethernet & WIFI | 3x USB A | MicroSD-Slot

Mit dem Nucleo GX erweitert Victron Energy sein Portfolio an GX Steuer- und Kommunikationszentralen um ein weiteres leistungsstarkes Modell. Als Ergänzung zum Cerbo GX MK2 und Ekrano GX richtet sich das kompakte GX-Gerät insbesondere an ESS- und netzunabhängige Installationen auf  Basis des Multi RS. Selbstverständlich ist das Nucleo GX jedoch nicht auf den Einsatz mit dem Multi RS beschränkt, sondern eignet sich ebenso für zahlreiche weitere Victron Energy Systeme und Anwendungen, ob im Wohnwagen, Expeditionsfahrzeug oder Boot.

Dank seines fokussierten Funktionsumfangs bietet das Nucleo GX die hohe Rechenleistung des Ekrano GX zu einem attraktiven Preis und stellt damit eine leistungsfähige sowie wirtschaftliche Lösung für moderne Energiesysteme dar. Der integrierte Quad-Core-Prozessor ermöglicht die Kommunikation mit bis zu 25 VE.Direct-Geräten über VE.Direkt sowie weiteren Komponenten über USB und VE.Can. Gleichzeitig übernimmt das Nucleo GX die zentrale Überwachung und Steuerung des gesamten Systems. So lassen sich unter anderem Batteriestatus, Energieverbrauch sowie die Energiezufuhr aus Photovoltaik, Generator oder Stromnetz in Echtzeit überwachen. Darüber hinaus unterstützt das Gerät den automatischen Generator-Start/-Stopp sowie die Ausgabe von Warnmeldungen.

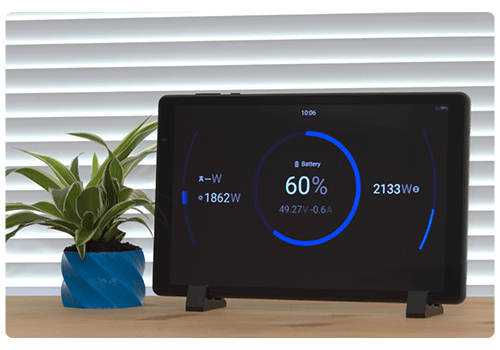

Bei Bedarf kann der Funktionsumfang über optionales USB-Zubehör wie, beispielsweise, dem MK3 - USB-C Schnittstellenadapter, den GX IO-Extender 150 oder den GX Tank 140 erweitert werden. Die Konfiguration und Überwachung erfolgt komfortabel über die Remote Console im VRM-Portal, die VictronConnect App oder einen Webbrowser. Für die lokale Anzeige und Bedienung lässt sich zusätzlich ein Android GX W-LAN Display anschließen.

Hinweis: Verfügen Sie bereits über ein VE.Bus-Gerät in Ihrem System, wie beispielsweise einen MultiPlus oder Quattro, oder planen Sie den Aufbau eines solchen Systems, empfehlen wir Ihnen die Nutzung der Cerbo GX MK2 oder des Ekrano GX vorzuziehen. Beide Geräte haben eine VE.Bus Schnittstelle integriert, welche eine optimale Integration und einen vollen Funktionsumfang gewährleistet.

Gerne unterstützen wir Sie bei der Beratung und der Auswahl des für Ihre Anwendung passenden Gerätes. Sprechen Sie uns einfach an – wir freuen uns auf Ihre Nachricht.

Wie überwache, steuere und konfiguriere ich den Nucleo GX aus der Nähe und Ferne?

Mit der kostenfreien Victron VRM-Portal-Website und der kostenlosen VRM-App können Sie Ihre an die Nucleo GX angeschlossenen Geräte sowie ein oder mehrere Systeme lokal (LAN) oder aus der Ferne über das Internet von überall auf der Welt überwachen und steuern. Der Zugriff erfolgt bequem über Smartphone, Tablet, Laptop oder PC mit den verschiedensten Betriebssystemen. Die Möglichkeiten reichen vom Einstellen bis zum automatischen Starten eines Backup-Generators und vieles mehr.

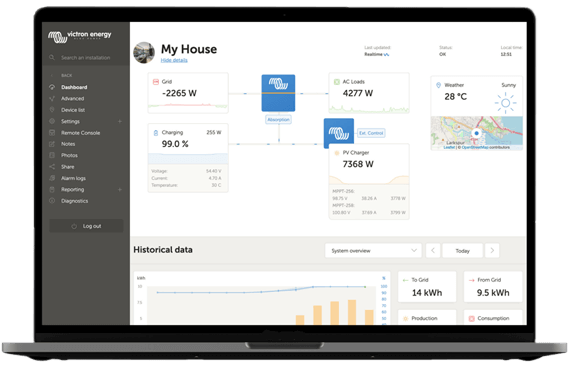

VRM – Victron Remote Monitoring

Überwachen Sie sämtliche Energiesysteme, Tanks und Temperaturen aus der Ferne. Steuern Sie Ihre Systeme mit Leichtigkeit, tauchen Sie tief in die Daten ein, um die Leistung zu maximieren und erkennen Sie Probleme frühzeitig mit Push-Benachrichtigungen.

Mit Victrons kostenloser Website zur Fernüberwachung (VRM) können Sie sich alle Daten Ihres Systems in einem umfassenden graphischen Format anzeigen lassen. Über das Portal lassen sich Systemänderungen aus der Ferne vornehmen und Alarme können per E-Mail empfangen werden.

Weitere Informationen finden Sie in dem Handbuch, welches Ihnen im Downloadbereich zur Verfügung steht.

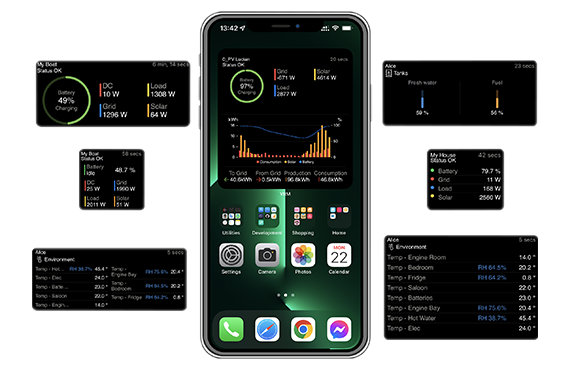

Widgets der VRM-App

Mit der VRM-App (erhältlich für iOS- und Android-Geräte im App Store und bei Google Play) können Sie Ihr System von Victron Energy von praktisch überall auf der Welt überwachen, steuern und verwalten. Auch wenn Sie mehrere Systeme nutzen, können Sie diese über die App verwalten.

Dank der VRM Widgets sehen Sie sofort alle wichtigen System-, Tank- und Temperaturdaten, ohne erst die App öffnen zu müssen. Steuern Sie Ihren Generator, Ihr Energiespeichersystem oder Ihr Ladegerät für Elektrofahrzeuge direkt über den Startbildschirm Ihres Smartphones.

Was sind Widgets der VRM-App?
Widgets sind im Allgemeinen Verknüpfungen, die Sie Ihrem Startbildschirm hinzufügen können, um schnell auf Informationen zuzugreifen. Widgets werden nicht nur auf Ihrem Startbildschirm angezeigt, sondern können auch in der Heute-Ansicht angezeigt werden, indem Sie vom Startbildschirm oder Sperrbildschirm aus nach rechts wischen. Beachten Sie, dass die Widgets der VRM-App nicht mit denen des VRM-Portals identisch sind. Es handelt sich um nicht anpassbare Telefon-Widgets.

Weitere Informationen erhalten Sie in dem Handbuch, welches Sie im Downloadbereich finden.

Nucleo GX – Nahtlose Systemvisualisierung auf Garmin- und Navico-Kartenplottern (MFDs)

Nutzen Sie den Bildschirm Ihres Marine-Displays als zentrale Anzeige für die Energiedaten Ihres Nucleo GX. Das System bietet hierfür passende Integrationsmöglichkeiten für Garmin- und Navico-Kartenplotter.

• Navico MFD-Integration:
  Navico-Multifunktionsdisplays können sowohl über Ethernet als auch über NMEA 2000 mit dem Nucleo GX verbunden werden. Über Ethernet lässt sich das Victron-GX-Interface direkt auf dem Kartenplotter darstellen. Alternativ kann das GX-System über NMEA 2000 in das bestehende Bordnetz integriert werden. Dabei werden die unterstützten Systemdaten, beispielsweise Batterie- und Energieinformationen, direkt auf dem kompatiblen Navico-MFD angezeigt. Eine Änderung der Geräteinstanz ist hierfür nicht erforderlich.
• Garmin MFD-Integration:
  Verbinden Sie das Nucleo GX einfach über ein Ethernet-Netzwerkkabel mit einem kompatiblen Garmin-Multifunktionsdisplay. Dank der integrierten Garmin OneHelm™-Unterstützung werden die Daten des GX-Systems direkt auf dem Kartenplotter dargestellt und komfortabel in die Bedienoberfläche integriert. In Verbindung mit einem kompatiblen Garmin-MFD kann zudem Garmin ActiveCaptain genutzt werden. Für diese Funktionen ist eine Ethernet-Verbindung zwischen dem Garmin MFD und dem GX-Gerät erforderlich.

Was ist der Unterschied zwischen Isolierte und nicht isolierte CAN-Bus-Schnittstellen?

1. Isolierte CAN-Bus-Schnittstelle:

Elektrische Isolation: Bei isolierten Schnittstellen gibt es eine galvanische Trennung zwischen dem CAN-Bus und den angeschlossenen Geräten. Dies bedeutet, dass keine direkte elektrische Verbindung zwischen den beiden Seiten besteht.
Schutz vor Störungen: Die Isolation schützt vor Störungen, Überspannungen und Erdschleifen, die durch unterschiedliche Erdpotentiale entstehen können. Dies ist besonders wichtig in industriellen Anwendungen oder in Umgebungen mit hohem elektromagnetischen Rauschen.
Anwendungen: Isolierte Schnittstellen werden häufig in sicherheitskritischen Anwendungen eingesetzt, wo eine hohe Zuverlässigkeit und Schutz vor elektrischen Störungen erforderlich sind.

2. Nicht isolierte CAN-Bus-Schnittstelle:

Keine elektrische Isolation: Bei nicht isolierten Schnittstellen gibt es keine galvanische Trennung. Die Geräte sind direkt miteinander verbunden, was bedeutet, dass Störungen oder Überspannungen von einem Gerät auf das andere übertragen werden können.
Kosteneffizienz: Nicht isolierte Schnittstellen sind in der Regel kostengünstiger und einfacher zu implementieren, da sie weniger Komponenten benötigen.
Anwendungen: Diese Art von Schnittstelle wird häufig in weniger kritischen Anwendungen verwendet, wo die Umgebungsbedingungen stabil sind und keine hohen Anforderungen an die elektrische Isolation bestehen.

Fazit

Die Wahl zwischen einer isolierten und einer nicht isolierten CAN-Bus-Schnittstelle hängt von den spezifischen Anforderungen deiner Anwendung ab. Beim Einsatz in einer Umgebung mit potenziellen Störungen oder unterschiedlichen Erdpotentialen, ist eine isolierte Schnittstelle ratsam. In stabilen Umgebungen mit geringeren Anforderungen kann eine nicht isolierte Schnittstelle ausreichend sein.

Vergleich von drei Steuer- und Kommunikationszentralen



Model:

Nucleo GX

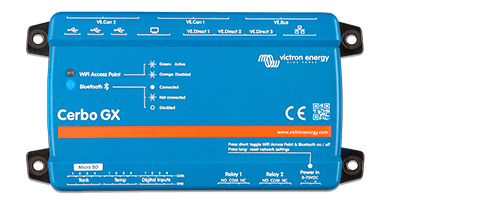

Cerbo GX

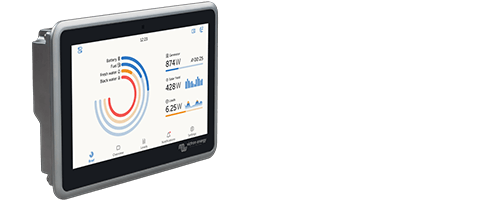

Ekrano GX

Versorgungsspannung:

8 - 70V DC

8 - 70V DC

8 - 70V DC

Bildschirm:

optional

optinal

ja

VE.Direkt Anschlüsse:

2

3

3

Anzahl möglicher VE.Direkt Geräte*:

25

15

25

VE.Bus:

nein

1 Bus mit 2 parallel geschalteten RJ45-Buchsen

1 Bus mit 2 parallel geschalteten RJ45-Buchsen

VE.Can:

2 (1x isoliert)

2 (1x isoliert)

2 (1x isoliert)

Ethernet:

ja

ja

ja

WLan:

ja

ja

ja

Bluetooth Smart**:

ja

ja

ja

USB-Kommunikationsanschlüsse:

ja – 3x USB-A

ja – 3x USB-A

ja – 2x USB-A

MicroSD-Kartensteckplatz:

ja

ja

ja

Resistive Tankpegeleingänge:

nein

4

3

Temperatursensoreingänge:

nein

4

2

Digitale Eingänge:

nein

4

2

HDMI:

nein

1

nein

Betriebstemperaturbereich:

-40°C bis 85°C

-40°C bis 85°C

-40°C bis 85°C

Schutzklasse:

IP20

IP20

Vorderseite: IP54 (bei Montage mit Stahlhalterung)
IP31 (bei Montage mit Federn)
Rückseite: IP21

Äußere Maße (H x B x T):

78 × 154 × 48mm

78 × 154 × 48mm

124 × 187 × 29,8mm

* Das in der obigen Tabelle aufgeführte Maximum ist die Summe der angeschlossenen VE.Direct-Geräte wie MPPTSolarladeregler. Gesamt bedeutet alle direkt angeschlossenen Geräte plus die über USB angeschlossenen Geräte. Der Grenzwert wird hauptsächlich durch die CPU-Verarbeitungsleistung bestimmt.

** Die Bluetooth-Funktion dient zur Unterstützung beim ersten Anschluss und bei der Netzwerkkonfiguration. Sie können keine Bluetooth-Verbindung zu anderen Victron-Produkten (z. B. SmartSolar-Laderegler) herstellen.

Hinweis: Weitere Technische Daten zu den hier im Vergleich aufgeführten Geräten finden Sie auf der jeweiligen Produktdetailseite, über den Reiter "Technische Daten" oder über den Reiter "Download" in der jeweiligen Bedienungsanleitung.

Was wenn mir die Anschlüsse nicht reichen oder mein System nachträglich wächst?

Kein Problem – reichen Ihnen die vorhandenen Anschlüsse Ihres Nucleo GX nicht aus, oder ist Ihr System ist im Laufe der Zeit gewachsen und die ursprünglichen Anschlüsse genügt Ihren neuen Anforderungen nicht mehr? Mit den Erweiterungsmodulen GX IO-Extender 150 oder GX Tank 140 erweitern Sie Ihr GX-System flexibel und bedarfsgerecht. Beide Geräte vergrößern den Funktionsumfang Ihres Nucleo GX und schaffen zusätzliche Möglichkeiten für die Überwachung, Steuerung und Automatisierung Ihrer Anlage – ganz ohne den Austausch des bestehenden Systems und genau abgestimmt auf Ihre individuellen Anforderungen.

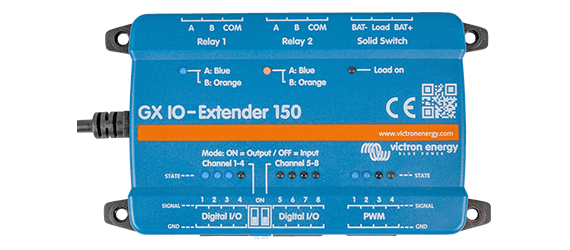

GX IO Extender 150

Der GX IO-Extender 150 ist ein über USB angeschlossenes Erweiterungsmodul, das die verfügbaren IO-Ports (Eingänge / Ausgänge) Ihres Nucleo GX erweitert und dadurch die nahtlose Integration zusätzlicher Sensoren, Steuerungen und externer Geräte ermöglicht. Somit haben Sie unendliche Möglichkeiten für die Überwachung, Steuerung und Automatisierung. Er ist eine einfache und effiziente Erweiterungslösung, welche den USB Anschluss als Stromquelle nutzt. Möchten Sie die Anzahl der Verbindungen erhöhen, können Sie mehrere GX IO-Extender 150 hinzufügen.

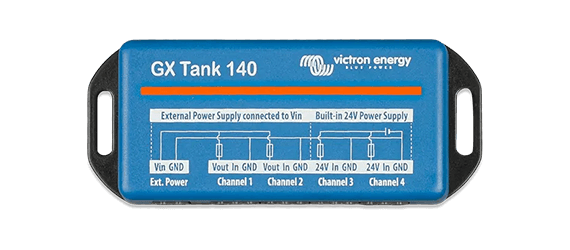

GX Tank 140

Der GX Tank 140 ermöglicht Ihne die Erfassung der Messwerte von bis zu vier Tankfüllstandssensoren und erweitert Ihren Nucleo GX um eine komfortable Tanküberwachung und wird ebenfalss über USB angeschlossen. Die erfassten Tankfüllstände werden übersichtlich direkt auf dem angeschlossenen GX-Gerät dargestellt und können jederzeit lokal eingesehen werden. Zusätzlich lassen sich sämtliche Messwerte über das Victron Remote Management (VRM) Portal bequem aus der Ferne überwachen. So behalten Sie den Füllstand Ihrer Wasser-, Kraftstoff- oder Abwassertanks jederzeit im Blick – unabhängig davon, wo sich Ihre Anlage befindet.

Weiter spezifische Information finden Sie auf der jeweiligen Produktseite oder im dortigen Downloadbereich. Natürlich sind wir auch gerne persönlich für Ihre Fragen da, egal ob Telefonisch, per Mail oder bei uns vor Ort.

Lieferumfang

• Victron Nucleo GX | BPP900453100 | leistungsstarke Kommunikationszentrale
• 1x Stromanschlusskabel
• 2x Abschlusswiederstände
• Selbstverständlich erhalten Sie auch bei uns, im Downloadbereich, eine Bedienungsanleitung und ein Datenblatt in deutsch.

Victron Herstellergarantie

• Lithium-Batterien: 3 Jahre Herstellergarantie
• Blei/Gel/AGM-Batterien: 2 Jahre Herstellergarantie
• Alle weiteren Produkte: 5 Jahre Herstellergarantie, erweiterbar auf 10 Jahre

Weitere hilfreiche Tipps finden Sie in unserer FAQ Fragen/Antworten Seite unter nachfolgendem Link FAQ.

Nucleo GX

Anmerkungen:

1. Die Bluetooth-Funktion dient zur Unterstützung beim ersten Anschluss und bei der Netzwerkkonfiguration. Sie können keine Bluetooth-Verbindung zu anderen Victron-Produkten (z. B. SmartSolar-Laderegler) herstellen.
2. Das in der obigen Tabelle aufgeführte Maximum ist die Summe der angeschlossenen VE.Direct-Geräte wie MPPTSolarladeregler. Gesamt bedeutet alle direkt angeschlossenen Geräte plus die über USB angeschlossenen Geräte. Der Grenzwert wird hauptsächlich durch die CPU-Verarbeitungsleistung bestimmt. Beachten Sie, dass es auch einen Grenzwert für die anderen Gerätetypen gibt, von denen oft mehrere angeschlossen sind: PV-Wechselrichter. An einem CCGX können typischerweise bis zu drei oder vier dreiphasige Wechselrichter überwacht werden. CPU-Geräte mit höherer Leistung können mehr überwachen.
