Pytes V5°α Plus Lithium Heimspeichersystem 48V / 5,12kWh - Dreifacher Sicherheitsschutz
BMS | Aerosol-Feuerlöschsystem | integrierter Batterieschalter | integrierte Heizung | Stromanschluss: Amphenol SurLok Plus 8,0mm
Der Pytes V5α Plus ist ein moderner 48V LiFePO4-Energiespeicher für private und gewerbliche Photovoltaikanlagen. Gegenüber den Vorgängermodellen V5° und V5°α hebt der neue V5α Plus die Sicherheitsarchitektur auf ein neues Niveau und setzt mit integriertem Aerosol-Feuerlöschsystem, integriertem DC-Leistungsschalter und Vorladefunktion neue Maßstäbe in den Bereichen Brandschutz und Betriebssicherheit. Dabei bleiben die bewährten Hochleistungseigenschaften sowie das robuste Design der V5-Serie vollständig erhalten. Mit einer Speicherkapazität von 5,12kWh, integrierter Heizung, WLAN-Fernüberwachung und einer Erweiterbarkeit auf bis zu 491,52kWh eignet sich die Batterie sowohl für Heimspeicher als auch für anspruchsvolle gewerbliche Energiespeichersysteme.
Der V5°α Plus zeichnet sich dabei durch ein integriertes Dreifach-Schutzsystem aus, das sowohl die Batterie als auch das angeschlossene Stromnetz zuverlässig schützt:
- Verbesserter BMS-Schutz
- Notabschaltung des Batterieschalters
- Aerosol-Feuerlöschsystem
Dank Lithium-Eisenphosphat-Technologie (LiFePO4) bietet die Batterie eine hohe Zyklenfestigkeit von über 6.000 Ladezyklen, einen Wirkungsgrad von über 95% und eine Herstellergarantie von 10 Jahren. Gleichzeitig sorgt die integrierte Heizfunktion für einen zuverlässigen Betrieb auch bei niedrigen Temperaturen, während die WLAN-Anbindung eine komfortable Fernüberwachung und Firmware-Updates ermöglicht.
Merkmale:
- 48V / 5,12kWh
- bis zu 491,52kWh erweiterbar
- 100Ah Kapazität
- 75A Lade-/Entladestrom
- Aerosol-Feuerlöschsystem
- integriertes BMS
- integrierte Leistungsschalter (DC 125V / 125A | max. Kurzschlusstrom (Icu) 10kA)
- integrierte Heizmatte
- Wirkungsgrad ≥ 95%
- ≥ 6.000 Ladezyklen
- unterstützt Vorladefunktion
- CAN- und RS485 Kommunikation
- WLAN-Fernüberwachung (optional)
- 10 Jahre Herstellergarantie
Verbesserter BMS-Schutz:
Das fortschrittliche Batteriemanagementsystem des V5°α Plus übertrifft die Möglichkeiten einer herkömmlichen Standardüberwachung deutlich. Mit höherer Präzision bei der Überwachung von Spannung, Temperatur und Strom sorgt es für eine optimale Zellbalance und schützt zuverlässig vor Überladung, Tiefentladung und unkontrollierter Wärmeentwicklung in den Zellen.
Im Vergleich zur V5-Batterie verfügt das BMS über einen zusätzlichen Schutzschalter und eine Vorladefunktion, was für mehr Sicherheit während des Gebrauchs sorgt – ideal für private Anwendungen wie Solarspeicher und Notstromlösungen sowie für industrielle Einsatzbereiche.
Notabschaltung des Batterieschalters:
Wenn der integrierte Schutzschalter dieser Batterie geschlossen wird, trennt er gleichzeitig die Plus- und Minuspole intern. Als Schutzschalter unterbricht er den Stromkreis bei Überstrom oder Überhitzung und gewährleistet so die Systemsicherheit. Dieser Schutzschalter kann zudem vom Batteriemanagementsystem (BMS) gesteuert werden. Löst die Batterie einen Systemfehler aus, leuchtet neben einer roten Kontrollleuchte und einem akustischen Signal die Warnleuchte auf, und das BMS steuert den Schutzschalter aktiv an, sodass er auslöst. Dadurch dient der Schutzschalter nicht nur als passiver Schutz, sondern auch als aktive Sicherheitskomponente des BMS.
Vorladefunktion:
Die integrierte Vorladefunktion schützt die Batterie beim Einschalten vor hohen Stromstößen und Spannungsspitzen. Dazu wird der Einschaltstrom zunächst über einen Vorwiderstand gezielt begrenzt, sodass interne Komponenten kontrolliert aktiviert werden und nicht durch eine zu hohe Strombelastung beansprucht werden. Nach Abschluss des Ladevorgangs wird der Vorwiderstand automatisch überbrückt und die Batterie kann im normalen Betrieb arbeiten. Dadurch werden empfindliche Bauteile geschützt und die langfristige Betriebssicherheit des Batteriespeichers erhöht.
Aerosol-Feuerlöschsystem:
Das integrierte Aerosol-Feuerlöschsystem erweitert das ohnehin hohe Sicherheitsniveau der Batterie um eine zusätzliche Schutzebene für außergewöhnliche Extremsituationen. Es befindet sich direkt im Inneren der Batterie und greift bei einer früh erkannten thermischen Systeminstabilität innerhalb weniger Sekunden automatisch ein. Dadurch werden mögliche Auswirkungen auf das System minimiert und die Betriebssicherheit weiter erhöht. Da das System vollständig in die Batterie integriert ist, bestehen keine Einschränkungen hinsichtlich der Raumgröße oder des Einsatzortes. Es eignet sich gleichermaßen für private Anwendungen wie für den Einsatz in Serverräumen, Telekommunikationsschränken oder Energiespeicher-Racks.
Lithium-Eisenphosphat-Batterien (LiFePO₄) gelten bereits als besonders sichere und nicht brennbare Speichertechnologie. Das integrierte Aerosol-Feuerlöschsystem ist daher nicht als Ausgleich eines erhöhten Risikos zu verstehen, sondern als zusätzlicher Sicherheitsvorteil für seltene Ausnahmesituationen. Dies unterstreicht den hohen Qualitäts- und Sicherheitsanspruch des Systems.
Sowohl die Version mit integriertem Feuerlöschsystem als auch die Ausführung ohne dieses System haben den UL 9540A-Test für thermisches Durchgehen erfolgreich bestanden. Das Feuerlöschsystem steht somit für einen erweiterten Sicherheitsstandard und bietet zusätzliche Sicherheit, ohne dass es auf Schwächen der Batterie schließen lässt.

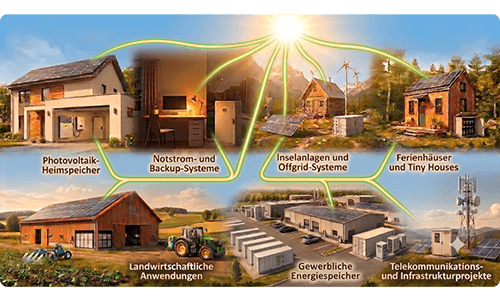

Einsatzbereich des V5°α Plus Heimspeichers
Der V5°α Plus wird vorrangig als Solarspeicher eingesetzt, um den Eigenverbrauch Ihrer erzeugten Solarenergie zu maximieren. Eine netzgeführte Solaranlage, die bisher vollständig ins Netz eingespeist hat, kann damit für den Eigenverbrauch genutzt werden. Aber auch reine Inselanlagen können durch den Einsatz der 5kWh Speichermodule deutlich an Speicherkapazität gewinnen.
Tagsüber - wo meist der Stromverbrauch relativ gering ist, die Solaranlage aber maximal liefert - wird die überschüssige Energie in den Speichermodulen eingelagert. Abends und über Nacht oder bei Lastspitzen wird die Energie aus den Speichermodulen zur Deckung des eigenen Strombedarfs genutzt. Dadurch wird der Strombezug vom öffentlichen Stromversorger deutlich reduziert und teure Solarenergie nicht günstig ins Netz eingespeist. Je nach Auslegung / Größe der Solaranlage und des Speichers kann damit eine nahezu 100 prozentige Autarkie erreicht werden. Bei einer netzgebundenen Solaranlage, geht dann nur noch der Überschuss, wenn der Solarspeicher voll ist, als Einspeisung ins öffentliche Stromnetz.
Des weiteren können Sie den Speicher auch als Notstromlösung, im privaten oder auch industriellen Bereich, einsetzen, um bei Stromausfällen den Betrieb zwingend notwendigen Verbraucher, wie beispielsweise Zugangskontrollen, Überwachungssysteme oder auch medizinisch relevante Geräte, aufrecht zu erhalten.
Vorteile des Pytes V5°α Plus Lithiumspeichers
- Integriertes Batteriemanagement
- Schnelle Lade- und Entladefähigkeit
- Integrierte Heizung, Platzierung der Speicher in frostgefährdeten Umgebungen wie in Kellern oder Garagen ist damit möglich.
- Tiefentladefähig, während herkömmliche Bleibatterien (AGM / GEL) nur zu 50% entladen werden sollten, sind 90% Entladetiefe (DOD) beim Lithiumspeicher problemlos möglich
- Hohe Energiedichte auf geringen Bauraum, um eine vergleichbare nutzbare Kapazität mit einer GEL / AGM Batterie zu erreichen, müsste deren Kapazität nahezu verdoppelt werden. Aus einem 5,12kWh Lithiumspeicher können bei 90% Entladetiefe ca. 4.5kWh entnommen werden. Um diese Energiemenge aus Bleibatterien (mit 50% DOD) zu beziehen, wäre eine Batteriekapazität von 9kWh erforderlich.
- Ladezyklen, während beim Pytes Heimspeicher 6.000 Ladezyklen bei einer Entladetiefe von 90% erreicht werden (Restkapazität 10%), liefern GEL Batterien bei 50% Entladetiefe noch um die 1.400 Zyklen und AGM Batterien nur noch 750 Zyklen. Bei 90% Entladetiefe (wofür sie gar nicht ausgelegt sind) wären es unter 200 Zyklen. Einzig OPzV oder OPzS als Vertreter der Bleibatterien (Panzerplattenbatterien) wären alternativ als Speicherlösung denkbar, wobei die Zyklenzahl bei 50% DOD um die 2.500 und bei 90% DOD unter 1.000 Zyklen liegt.
Errechnet man anhand der Zyklenzahl und der nutzbaren Kapazität, die daraus entnehmbare Energiemenge über die ganze Lebenszeit, kommt man zu folgenden Ergebnis.
Entnommene Leistung in kWh über die gesamte Lebensdauer
- Pytes 5,12kWh Speicher: ca. 28.000kWh
- OPzS / OPzV 9kWh: 12.500kWh
- GEL Speicher 9kWh: 7.000kWh
- AGM Speicher mit 9kWh: 4.000kWh
Dividiert man diese Werte mit den Anschaffungskosten der jeweiligen Speicher ergibt sich daraus die Kosten pro kWh, welche dann gut miteinander vergleichbar sind.
Batteriemanagement (BMS) beim Pytes V5°α Plus
Jedes Speichermodul verfügt über sein eigenes integriertes Batteriemanagement, welches den sicheren Betrieb jedes Speichers jederzeit gewährleistet. Das BMS überwacht permanent den Status der einzelnen Zellen und schützt diese vor Überspannung, Unterspannung und zu hoher Temperatur. Diese Schutzmechanismen - integriert in jedem Speichermodul - verhindern den frühzeitigen Ausfall des Speichers und sorgen für maximale Sicherheit.
- Schutz vor Zellüberspannung
- Schutz vor Zellunterspannung
- Abschaltung der Ladung / Entladung bei zu hoher oder zu niedriger Zelltemperatur
- Abschaltung der Ladung / Entladung bei zu hohen Lade- oder Entladeströmen
- Zellausgleich, ständige Überwachung der Zellspannungen mit entsprechendem Ausgleich
- Verpolungsschutz
Welchen Nutzen hat die integrierte Heizung im V5°α Plus?
Der neue V5α Plus Speicher ist mit einer integrierten Heizmatte ausgestattet, diese ermöglicht die Ladung des Speichers bei unter 0°C. Wenn der Speicher intern eine Temperatur unter 0°C aufweist, wird der Ladestrom vorerst genutzt, um die Zellen über die integrierte Heizung zu erwärmen. Wenn eine Zelltemperatur über 0°C erreicht ist, schaltet die Heizung ab und der Ladestrom geht ungehindert in den Speicher. Wo andere Speicher aufgrund von zu niedriger Temperatur trotz hohem Solarertrag nicht aufgeladen werden können, spielt der Pytes V5α Plus mit der integrierten Heizung seine Stärke voll aus.
Die integrierte Heizung sorgt für einen zuverlässigen Betrieb auch bei niedrigen Temperaturen und ermöglicht die flexible Installation des Speichers in frostgefährdeten Bereichen wie Kellern, Garagen oder anderen unbeheizten Räumen.
Mit dem V5°α Plus - Größere Skalierbarkeit, offen für große Systeme
Es können bis zu 16 dieser Speicher, in Parallelschaltung, zu einer Gruppe (String) geschaltet und somit eine Kapazität von 81,92kWh erreicht werden. Über den optional erhältlichen Pytes 1U LV-HUB, welcher als kommunikative Steuerungseinheit dient, können bis zu 6 Gruppen zusammengefasst werden, was einer Gesamtkapazität von 491,52kWh entspricht. Mit dem separate Pytes Rahmenset gelingt Ihnen das einfache sowie absolut sichere Stapeln Ihrer Batterien für eine maximal platzsparende Kapazitätserweiterung. Somit kann Ihre Anlage mit Ihren Anforderungen wachsen und Ihren Bedürfnissen perfekt angepasst werden.
Smarte Kommunikation mit dem V5°α Plus
Neben den bekannten Schnittstellen, verfügt der neue V5°α Plus Speicher über einen Anschluss für einen optional erhältlichen W-Lan Stick. Es kann darüber eine Verbindung mit einem vorhandenen Netzwerk hergestellt werden. Dies ermöglicht die Fernüberwachung und Fernwartung der Speicher über das Netzwerk. Wenn mehrere Speicher parallel verschaltet sind, reicht ein W-Lan-Stick pro Gruppe aus.
Hohe Lade- und Entladeströme beim V5°α Plus
Jedes Speichermodul unterstützt Dauer-Lade- und Entladeströme von bis zu 75A sowie Spitzenströme von bis zu 120A für 3 Minuten und bis zu 200A für 15 Sekunden. Dadurch können auch leistungsstarke Verbraucher zuverlässig versorgt und Batteriespeicher optimal auf die Leistung des Wechselrichters abgestimmt werden.
Werden mehrere Speichermodule über die mitgelieferten Brückenkabel direkt parallel verschaltet und die Stromentnahme über Kreuz vorgenommen (Plus am ersten, Minus am letzten Speicher), beträgt der maximale Dauer-Lade- und Entladestrom des gesamten Speicherverbunds unabhängig von der Anzahl der Module 75A.
Für höhere Lade- und Entladeströme sollten die einzelnen Speichermodule auf gemeinsame Plus- und Minussammelschienen geführt werden. Die Wechselrichter oder Ladegeräte werden anschließend direkt an den Sammelschienen angeschlossen. Dadurch addieren sich die möglichen Lade- und Entladeströme der einzelnen Batterien. Bei zwei Speichermodulen sind so bis zu 150A, bei drei Speichermodulen bis zu 225A Dauerstrom möglich.
Einfache Installation des V5°α Plus
Der Speicher ist einfach zu installieren, wartungsfrei und kann durch Parallelschaltung als Grundbaustein eines Energiespeichersystems genutzt werden. Bei Verwendung mehrerer Speichermodule werden diese über die mitgelieferten Brückenkabel parallel miteinander verschaltet oder bei höherem Strombedarf einzeln auf eine Sammelschiene geführt. Kommunikationskabel für die Kommunikation der Speichermodule untereinander sind ebenfalls im Lieferumfang enthalten. Mittels des Pytes Rahmensets können die Speicherblöcke sicher übereinander gestapelt werden.
Lebensdauer / Wirtschaftlichkeit beim V5°α Plus
Die integrierten Hochleistungs-Zellen in den Pytes- Heimspeichern liefern mehr als 6.000 Zyklen bei einer Entladetiefe von 90%. Dies sichert ihre Investition durch einen jahrelangen zuverlässigen Gebrauch und wird durch die 10 jährige Herstellergarantie abgerundet
Im Vergleich mit herkömmlicher Batterietechnik (Bleibatterien) können die Lithumspeicher ihre Vorteile voll ausspielen. Natürlich sind alle Batteriespeicher Verbrauchsgüter und mit jeder Entladung reduziert sich die Lebensdauer, das lässt sich auch mit LifePO4-Speicher nicht vermeiden. Aber die deutlich größere Anzahl an Ladezyklen und die Energiedichte der Lithiumspeicher lassen die Kosten pro kWh am Lebensende des Speichers deutlich geringer ausgefallen als bei herkömmlicher Blei-Batterietechnik.
Umfassende Kompatibilität des Pytes V5°α Plus Lithiumspeichers
Die Speichermodule von Pytes zeichnen sich durch eine extrem hohe Kompatibilität aus: Sie arbeiten reibungslos mit vielen gängigen Wechselrichtern auf dem Markt zusammen. Eine detaillierte Übersicht über Hersteller und deren kompatiblen Wechselrichter finden Sie im Datenblatt, im Downloadbereich. Anbei eine kleine Auswahl.
- Victron
- Deye
- Growatt
- Voltronic
- Goodwe
- Megarevo
- Studer
- SMA
- Solis
- Hoymiles
- LuxPower
- SRNE
- Afore
- TBB
Vergleich von drei Pytes Speichermodule
121A~180A (15sec)
121A~180A (15sec)
121A~200A (15sec)
max. Kurzschlusstrom (Icu) 10kA
Entladen: -10°C~50°C
Entladen: -10°C~50°C
Entladen: -10°C~50°C
Hinweis: Weitere Technische Daten zu den hier im Vergleich aufgeführten Pytes Speichermodule finden Sie auf der jeweiligen Produktdetailseite, über den Reiter "Technische Daten" oder über den Reiter "Download" in der Bedienungsanleitung.
Sind Sie sich unschlüssig welcher Speicher für Ihre Anwendung der Richtige ist oder haben sie Fragen rund um Heimspeicherlösung oder Autarkie im Wohnmobil, wir sind für Sie da!
Lieferumfang:
- 1 x Speicher
- 1 x Satz Stromkabel
- 2 x Ersatz-RJ45-Stecker
- 1 x Erdungskabel
- 1 x Kommunikationskabel
Herstellergarantie:
- 10 Jahre
