LCD Energy Monitor CI | Smart-Shunt 100A | Masseband 25mm² - maximale Energiekontrolle
12V / 24V | Blei, Gel, AGM, LiFePO4 | Bluetooth | komfortable Bedienung | einfache Montage | nur 22mm Einbautiefe
Der Nachfolger des bewährten LCD Batteriecomputers S mit 100A Smart-Shunt verbindet moderne Messtechnik mit einer erweiterten Systemintegration. Eine wesentliche Neuerung ist die integrierte CI-Bus-Schnittstelle. Besonders praktisch: Mit dem LCD Energy Monitor CI, dem 100A Smart-Shunt und dem 25mm² Masseband sind alle wesentlichen Komponenten für die präzise Überwachung der Batterie- und Energieflüsse bereits im Set enthalten. Die benötigten Bauteile müssen somit nicht einzeln zusammengestellt oder separat beschafft werden und sind direkt aufeinander abgestimmt.
Das System behält den Zustand der angeschlossenen Bordbatterie kontinuierlich im Blick und erfasst zuverlässig alle Lade- und Entladeströme sowie selbst kleinste Leckströme. Auf Basis von Batteriegröße, Selbstentladung und aktueller Belastung berechnet der Batterie-Computer den Ladezustand (SOC), die noch verfügbare Kapazität und die voraussichtliche Restlaufzeit. Alle wichtigen Werte werden übersichtlich dargestellt: der Ladezustand als Füllstandsbalken in Prozent, die Restkapazität in Ah und Prozent, die verbleibende Laufzeit in Stunden, die aktuellen Lade- und Entladeströme in Ampere sowie die Batteriespannung in Volt.
Neben der Bordbatterie kann zusätzlich eine zweite Batterie, beispielsweise die Starterbatterie des Fahrzeugs, angeschlossen werden. So haben Sie nicht nur die Spannung der Bordbatterie, sondern auch den aktuellen Spannungswert der zweiten Batterie jederzeit im Blick.
Dank der CI-BUS-Integration lässt sich das System optimal in kompatible Bordnetz- und Energiemanagementsysteme einbinden und bietet eine zukunftssichere Lösung für die zuverlässige Energieüberwachung.
Neben seiner Funktionsvielfalt überzeugt der LCD Energy Monitor CI auch optisch mit einem neuen, eleganten schwarzen Design und einem hellen, weiß beleuchteten Display, das jederzeit eine klare und kontrastreiche Anzeige bietet – selbst bei schwierigen Lichtverhältnissen.
Die Installation des LCD Energy Monitors ist besonders einfach: Der im Lieferumfang enthaltene 100A Smart-Shunt CI (Präzisions-Messwiderstand) wird direkt am Minuspol der Bordbatterie installiert und anschließend über ein einziges Kabel mit dem Anzeigegerät verbunden. So ist das System schnell und unkompliziert betriebsbereit.
Tipp: Mit der kostenlosen VOTRONIC VZE Control App können Sie sich alle Werte auch über das Handy oder Tablet anzeigen und speichern lassen.
Merkmale:
- 12V & 24V Batteriesysteme
- LCD Energy Monitor CI
- 100A Smart-Shunt
- 25mm² Masseband
- für Blei, Gel, AGM und LiFePO4 Batterien
- Bluetooth
- nur 22mm Einbautiefe
- einfache Installation und Bedienung
- großes, beleuchtetes Display
- geringe Stromaufnahme
- integrierte 24 Stunden Uhr
- programmierbarer Schaltausgang
- Spannungsanzeige einer zweiten Batterie
Hinweis: Der Smart-Shunt und das jeweils enthaltene Masseband sind hinsichtlich ihrer Strombelastbarkeit aufeinander abgestimmt und dürfen daher nicht beliebig miteinander kombiniert werden!
Sollte die 100A Ausführung für Ihre Anwendung nicht ausreichen, ist das Set bei uns auch mit einem 200A Smart-Shunt und 35mm² Masseband oder mit einem 400A Smart-Shunt und 75mm² Masseband erhältlich. Benötigen Sie Unterstützung, das für Ihre Anwendung passende Set zu finden oder haben Sie allgemeine Fragen, wir freuen uns auf Sie.
Was kann der LCD Energy Monitor CI?
Der LCD Energy Monitor CI vereint Batterie- und Solarüberwachung sowie eine Bluetooth-Schnittstelle in einem Gerät und ermöglicht damit die zentrale Kontrolle wichtiger Energiedaten – ideal für Reisemobile, Einsatzfahrzeuge und andere mobile Anwendungen.
In diesem Set arbeitet er mit dem 100A Smart-Shunt CI zur Überwachung der Bordbatterie zusammen. Die Nennkapazität der angeschlossenen Bordbatterie lässt sich im LCD Energy Monitor CI in einem Bereich von 50 bis 6500Ah einstellen. Zusätzlich können bis zu vier kompatible VOTRONIC Solar-Laderegler angeschlossen werden, sodass neben den Batteriedaten auch Erträge und Betriebswerte der Solaranlage zentral angezeigt werden können.
Dank der Integration in das VOTRONIC CI-Bus-System können kompatible Komponenten miteinander kommunizieren. Bestehende Installationen lassen sich zudem über die Modular-Schnittstelle erweitern oder modernisieren.
Was kann der Smart-Shunt CI 100A?
Der Smart-Shunt CI erfasst die Lade- und Entladeströme der Bordbatterie und bildet damit die Grundlage für die Berechnung und Anzeige der Batteriedaten am LCD Energy Monitor CI. Die 100A Ausführung ist für einen Dauerstrom von 100A ausgelegt und verkraftet kurzzeitig höhere Ströme von bis zu 150A für 6 Minuten bzw. 200A für 3 Minuten. Zusätzlich unterstützt der Smart-Shunt die Spannungsüberwachung einer zweiten Batterie, beispielsweise der Starterbatterie.
Für zusätzliche Steuerungsaufgaben steht ein frei programmierbarer Schaltausgang zur Verfügung. Im aktiven Zustand liegt dort die Batteriespannung von 12V bzw. 24V an. An diesem Anschluss kann optional ein Hauptschalterrelais angeschlossen werden. Der Ausgang ist durch eine selbstrückstellende 0,3A-Sicherung gegen Überlastung geschützt. Für höhere Schaltleistungen kann ein Relais nachgeschaltet werden.
Welchen Vorteil bietet mir der CI-BUS?
In immer mehr Caravans und Reisemobilen übernehmen moderne CI-BUS-Bordmanagementsysteme die zentrale Steuerung einer Vielzahl von Geräten und Funktionen im Bordnetzwerk – ein Trend, der den fortschreitenden Einzug der Digitalisierung in die Freizeitfahrzeugbranche widerspiegelt. So halten innovative Lösungen wie die drahtlose Steuerung von Heizung, Klimaanlage und weiteren Bordgeräten per Laptop, Tablet oder Smartphone zunehmend Einzug in den Alltag auf Reisen – für mehr Komfort und eine bessere Energieeffizienz gleichermaßen.
Mit dem integrierten CI-Bus fügt sich der LCD Energy Monitor CI 100 nahtlos in moderne Bordmanagementsysteme ein und ist damit bestens für die vernetzte Bordtechnik von heute und morgen gerüstet. Die Einbindung in ein CI-BUS-Bordmanagementsystem erfolgt über die 5-polige Steck-Klemmleiste und muss entsprechend in das Bordmanagement integriert werden. Dadurch können die relevanten Daten auf einem zentralen Fahrzeugdisplay dargestellt werden.
Der CI-BUS wurde im Jahr 2011 unter Federführung des Caravaning Industrie Verbands (CIVD) als gemeinsamer Branchenstandard der Caravaning-Industrie ins Leben gerufen. Er wird kontinuierlich weiterentwickelt und bildet damit eine wichtige Grundlage für flexible, vernetzte und komfortable Bordmanagementsysteme.
VOTRONIC VZE Control App - Batterie, Solar und Systemdaten auf einen Blick

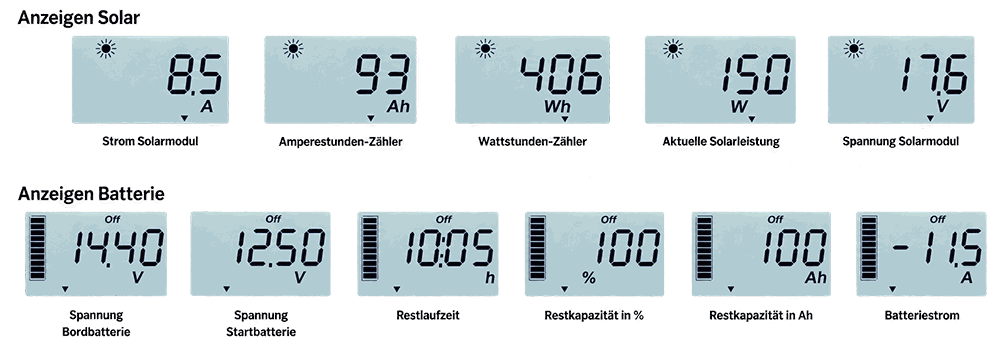

Die kostenlose VOTRONIC VZE Control App ist im Apple App Store sowie bei Google Play erhältlich und ermöglicht die Anzeige und Auswertung von Batterie-, Solar- und weiteren Systemdaten auf Smartphone oder Tablet. Je nach angeschlossenen VOTRONIC Komponenten können zusätzlich unter anderem Tankfüllstände, Temperaturen und Sicherungszustände angezeigt sowie kompatible Ladegeräte, Ladebooster, Wechselrichter und Schaltausgänge gesteuert werden.
In Verbindung mit dem LCD Energy Monitor CI und einem kompatiblen Messshunt stehen vor allem die Batteriedaten im Mittelpunkt:
- Ladezustand in %, verfügbare Batteriekapazität in Ah sowie Batteriespannung
- aktuelle Lade- und Entladeströme sowie Spannung der Starterbatterie
- grafische Verlaufsdarstellung der Batteriedaten über 24 Stunden, 7 Tage oder 30 Tage
Werden kompatible VOTRONIC Solar-Laderegler am LCD Energy Monitor CI angeschlossen, können zusätzlich Solardaten angezeigt werden:
- aktuelle Solarleistung, Solarstrom und Solarmodulspannung
- eingeladene Solarkapazität in Ah sowie erzeugte Solarenergie in Wh
- grafische Verlaufsdarstellung der Solardaten über 24 Stunden, 7 Tage oder 30 Tage
Die gespeicherten Messwerte können zusätzlich als CSV-Datei ausgegeben und für eine eigene Auswertung oder Dokumentation weiterverwendet werden.
Platzsparende Montage und einfache Installation
Mit einer Einbautiefe von 22mm benötigt der LCD Energy Monitor CI nur wenig Platz hinter der Montagefläche. Für den Einbau ist ein Ausschnitt von ca. 72 x 66mm erforderlich, die Anzeigeeinheit selbst misst 85 x 80 x 24mm. Das erleichtert die Integration beispielsweise in Bedienpaneele oder andere Einbaubereiche, in denen der verfügbare Raum begrenzt ist.
Auch der Smart-Shunt lässt sich dank seiner kompakten Abmessungen von 135 x 32 x 44mm platzsparend in Batterienähe installieren. Die steckbare Schraubklemme ist so ausgeführt, dass keine Aderendhülsen erforderlich sind. Die Leitungen werden bei abgezogener Schraubklemme angeschlossen, die passenden Kabelquerschnitte richten sich nach der jeweiligen Anschlusszeichnung. Sicherungen sollten zum Schutz der Leitungen möglichst nahe an der Batterie montiert werden.
Lieferumfang
- 1 x LCD Energy Monitor CI | 5800
- 1 x 100A Smart Shunt CI | 5804
- 1 x 25mm² Masseband
- 1 x Steckschraubklemme 3 pol.
- 4 x Befestigungsschrauben
- Selbstverständlich erhalten Sie auch bei uns, im Downloadbereich, eine Bedienungsanleitung und ein Datenblatt in Deutsch.
Herstellergarantie
- 5 Jahre
Häufige Fragen zum LCD Monitor CI 100 (FAQ)
Warum wird die Batterie über einen Smart-Shunt überwacht?
Die reine Batteriespannung gibt nur eingeschränkt Auskunft darüber, wie viel Energie tatsächlich noch zur Verfügung steht. Der Smart-Shunt erfasst deshalb die ein- und ausgehenden Ströme direkt an der Batterie.
Dabei werden sowohl Ladeströme als auch die Ströme der angeschlossenen Verbraucher berücksichtigt. Auf Grundlage dieser Messwerte kann der Energy Monitor unter anderem den aktuellen Ladezustand, die verbleibende Kapazität und die voraussichtliche Restlaufzeit ermitteln.
Dadurch sehen Sie auf einen Blick, ob Ihre Batterie geladen oder entladen wird, wie hoch der aktuelle Stromfluss ist und wie viel Batteriekapazität noch zur Verfügung steht.
Welche Shunt-Größe ist die richtige?
Dieses Set ist mit einem 100A Smart-Shunt ausgestattet. Entscheidend für die Auswahl ist der maximale Strom, der über die zu überwachende Batterieverbindung fließen kann.
Für Systeme mit höheren Lade- oder Entladeströmen stehen alternativ Varianten mit 200A Smart-Shunt beziehungsweise 400A Smart-Shunt zur Verfügung.
Bei der Auswahl sollten insbesondere leistungsstarke Verbraucher und Komponenten des Bordnetzes berücksichtigt werden, beispielsweise Wechselrichter oder andere Verbraucher mit hoher Stromaufnahme.
Wichtig: Maßgeblich ist nicht die Batteriekapazität in Ah, sondern der tatsächlich auftretende maximale Strom in Ampere.
Welche Batterietypen kann ich mit dem LCD Energy Monitor CI überwachen?
Der LCD Energy Monitor CI eignet sich für 12V- und 24V-Batteriesysteme und kann mit Blei-, Gel-, AGM- und LiFePO4-Batterien verwendet werden. Der jeweilige Batterietyp wird entsprechend eingestellt, damit die Batteriedaten zuverlässig erfasst und ausgewertet werden können.
Kann ich zusätzlich eine zweite Batterie anschließen?
Ja. Neben der Bordbatterie kann eine zweite Batterie, beispielsweise die Starterbatterie des Fahrzeugs, angeschlossen werden. So können Sie neben der Spannung der Bordbatterie auch die aktuelle Spannung der zweiten Batterie im Blick behalten.
Kann ich die Messwerte auch auf dem Smartphone oder Tablet anzeigen lassen?
Ja. Über die integrierte Bluetooth-Schnittstelle können die Messwerte mit der kostenlosen VOTRONIC VZE Control App auf einem Smartphone oder Tablet angezeigt und gespeichert werden.
Ist das Set für die Nachrüstung geeignet?
Ja. Das Set enthält mit dem LCD Energy Monitor CI, dem 100A Smart-Shunt und dem 25mm² Masseband bereits die wesentlichen, aufeinander abgestimmten Komponenten für die Batterieüberwachung. Der Smart-Shunt wird am Minuspol der Bordbatterie installiert und über ein Kabel mit dem LCD Energy Monitor CI verbunden.
Wie viele Solar-Laderegler kann ich anschließen?
Am LCD Energy Monitor CI können bis zu vier kompatible VOTRONIC Solar-Laderegler angeschlossen werden. Dadurch lassen sich neben den Batteriedaten auch die Erträge und Betriebswerte der Solaranlage anzeigen.
Was bedeutet die Angabe 100A beim Smart-Shunt?
Die Angabe 100A bezeichnet den Strombereich, für den der im Set enthaltene Smart-Shunt ausgelegt ist. Über ihn werden die Lade- und Entladeströme der Bordbatterie erfasst und an den LCD Energy Monitor CI übermittelt. Für Anwendungen mit höheren Strömen sind bei uns auch passende Sets mit 200A- und 400A Smart-Shunt erhältlich.
Kann ich den 100A Smart-Shunt in diesem Set später gegen einen Smart-Shunt für höhere Ströme austauschen?
Grundsätzlich ist eine spätere Umrüstung auf einen 200A- oder 400A Smart-Shunt möglich. Dabei muss jedoch auch das Masseband hinsichtlich seiner Strombelastbarkeit zur jeweiligen Shunt-Ausführung passen. Reicht die 100A Ausführung für Ihre Anwendung nicht aus, ist das Set bei uns auch als 200A Variante mit 35mm² Masseband sowie als 400A Variante mit 75mm² Masseband erhältlich.
