100Ah / 12,8V NG Victron Lithium SuperPack (M8) - direkter Ersatz für herkömmliche Blei-Säure-Batterien
integriertes BMS & Batteriemonitor | Bluetooth Überwachung & Steuerung | Selbstheizfunktion | LED-Statusanzeige | Ein/Aus- Drucktaste
Das Lithium 100Ah / 12V NG SuperPack wurde als direkter Ersatz für herkömmliche Blei-Säure-Batterien entwickelt und eignet sich ideal für Neubauten, Nachrüstungen oder Umbauten in mobilen, maritimen und industriellen Anwendungen. Dank der durchdachten Form und Anordnung der Klemmen lässt es sich problemlos in verschiedensten Fahrzeugen installieren – ob in Wohnmobilen, Booten, Expeditionsfahrzeugen, Werkstatt-LKWs, SUVs oder Foodtrucks.
Dank integriertem Bluthoot können Sie über die VictronConnect-App den Ladezustand überwachen und Einstellungen konfigurieren. Abgerundet wird das ganze durch ein integriertes Batteriemanagementsystem, eine integrierte Heizung für das Laden bei Minustemperaturen und einen Ein-/Aus-Schalter für die sichere Lagerung außerhalb der Saison, ohne dass die Batterie entfernt werden muss. Das Lithium SuperPack NG liefert kontinuierlich Spitzenleistung, macht sperrige Batteriebänke überflüssig, passt auch in enge Räume und macht somit ein Lithium-Upgrade noch einfacher. Die NG SuperPack Batterien sind extrem einfach zu installieren und es werden keine zusätzlichen Komponenten benötigt. Der interne Sicherheitsschalter trennt die Batterien im Falle einer Tiefenentladung, Überladung, zu niedriger oder zu hoher Temperatur.
Merkmale:
- Bluetooth -Überwachung und -Steuerung
- Integriertes BMS und Batteriemonitor
- Externes Feedbacksignal (EFS)
- Selbstheizfunktion
- Ein/Aus-Drucktaste
- LED-Status-Anzeige
- 2C - Doppelte Entladekapazität
- Bidirektional E-Schalter
- Sicherheitsventil (3/4-Zoll-Anschluss)
- Parallelanschluss möglich
- Betriebswirkungsgrad von 93%
- Selbst wiederherstellender Schutz
- Konfigurierbare Entladeuntergrenze
- Schutzart (IP65)
- Höhenmaß entspricht der Norm BCI Group 49 (H8 / L5)
- Montagehalterungen im Lieferumfang
LEDs und Ein/Aus-Drucktaste bei dem NG Lithium SuperPack
Die Batterie verfügt über zwei LED-Anzeigen – eine Bluetooth-Status-LED und eine Fehler-LED – die den aktuellen Betriebszustand der Batterie, wie Bluetooth-Verbindung, Status der Firmware-Aktualisierung auf einen Blick anzeigen und etwaige Warnungen oder Fehler signalisieren. Jede LED kann dabei drei Zustände annehmen: aus, dauerhaft leuchtend oder blinkend, um unterschiedliche Betriebszustände und Meldungen eindeutig zu kommunizieren.
Über den integrierten Druckschalter lässt sich die Batterie bequem ein- und ausschalten, wodurch sowohl der Lade- als auch der Entladevorgang aktiviert / deaktiviert werden. Darüber hinaus kann der Schalter genutzt werden, um bestimmte Schutz- oder Sperrzustände zurückzusetzen. Im ausgeschalteten Zustand wechselt die Batterie automatisch in einen Speichermodus mit einer Selbstentladungsrate von weniger als 3% pro Monat – ideal für eine sichere und langfristige Lagerung.
Welchen Nutzen habe ich durch das eingebautes Batteriemanagementsystem (BMS) bei dem NG Lithium SuperPack?
Das integrierte BMS überwacht fortlaufend Spannung, Strom und Temperatur der Zellen und übernimmt gleichzeitig den Zellenausgleich sowie den umfassenden Schutz der einzelnen Zellen. Als zentrale Schutzebene stellt es sicher, dass der Energiefluss jederzeit innerhalb der sicheren Betriebsgrenzen der Batterie und des Gesamtsystems bleibt.
Da alle relevanten Batteriemanagementsystem-Funktionen bereits im Gerät integriert sind, ist kein externes Batteriemanagementsystem erforderlich – das reduziert den Installationsaufwand, spart Kosten und vereinfacht den gesamten Systemaufbau erheblich. So wird ein sicherer, zuverlässiger Betrieb und eine optimale Leistung über die gesamte Lebensdauer der Batterie gewährleistet.
Welchen Vorteil bringt die Selbstheizfunktion dem NG Lithium SuperPack?
Die integrierte Heizung des Lithium 100Ah / 12V NG SuperPack ist ein entscheidender Vorteil für den zuverlässigen Betrieb in kalten Umgebungen. Sie hält die Batterietemperatur konstant über dem minimalen sicheren Ladegrenzwert und gewährleistet damit optimale Funktion auch bei Minusgraden. Die Betriebstemperatur der SuperPack zum Aufladen und Entladen ist zwischen -30°C bis +60°C.
Es stehen zwei Heizmodi, welche über die Victron Connect App eingestellt werden, zur Verfügung:
- Ladegerätmodus: Die Heizung wird über den Anschluss des Ladegeräts mit Strom versorgt und aktiviert sich automatisch,
wenn die Zelltemperatur während des Aufladens unter 0 °C sinkt (Standardeinstellung). - Automatikmodus: die Batterie versorgt die Heizung mit Strom, um die Zellen für ein sofortiges Aufladen über 0 °C zu halten.
Der interne Wärmeausgleicher unterstützt eine optimierte Wärmeregulierung und einen breiten Betriebsbereich.
Ob beim Wintercamping in Norwegen, auf Ski-Touren in den Alpen oder bei Expeditionen durch Kanada – die integrierte Heizung sorgt dafür, dass Ihre Batterie auch bei Frost jederzeit einsatzbereit bleibt. Sie können Ihre Solaranlage nutzen, Ihre Standheizung betreiben und alle elektrischen Systeme zuverlässig versorgen.
Bluetooth-Überwachung und -Steuerung bei dem NG Lithium SuperPack
Die integrierte Bluetooth-Schnittstelle ermöglicht die drahtlose Echtzeitüberwachung und Steuerung der Batterie über die VictronConnect App auf Ihrem Smartphone oder Tablet. Konfigurieren Sie Einstellungen, verfolgen Sie in Echtzeit alle wichtigen Parameter und führen Sie Firmware-Updates bequem durch – ganz ohne Kabelverbindung. Besonders praktisch: Die Instant Readout-Funktion zeigt bereits in der Geräteliste die wichtigsten Echtzeit-Daten wie Ladezustand, Batterietemperatur, Warnungen und Alarme an, ohne dass ein Anschluss erforderlich ist.
VictronConnect bietet verschiedene Anschlussmöglichkeiten: Bluetooth, USB, WLAN/LAN/Internet. Die Verfügbarkeit dieser Funktionen hängt von der jeweiligen Produktreihe ab. Mit VictronConnect können Sie Live-Status-Infos abfragen und sämtliche Victron Produkte konfigurieren, die entweder über eine eingebaute Bluetooth-Funktion verfügen, oder mit einem VE.Direct Bluetooth Smart Dongel verbunden sind.
Hinweis: *Unter Windows wird Bluetooth nicht unterstützt. Einzelheiten finden Sie im Handbuch, im Downloadbereich.
Welche Möglichkeiten bietet mir das Externe Feedbacksignal (EFS) beim NG Lithium SuperPack?
Die SuperPack NG-Batterie verfügt über einen einpoligen M12-Steckverbinder an einem Paneel an der Oberseite, der das externe Feedbacksignal (EFS) ausgibt. Im Normalbetrieb ist der EFS-Ausgang potentialfrei (0V). Wenn aktiv, gibt er eine positive Batteriespannung (+Vbatt) aus, die auf dem Minuspol der Batterie basiert, und kann bis zu 250mA liefern.
Der EFS-Steckverbinder kann mit zwei Funktionen in Verbindung gebracht werden:
- Externes Trennsignal (EDS)
- Externes Ladesignal (ECS)
Obwohl beide Funktionen denselben physikalischen EFS-Ausgang nutzen, unterscheiden sie sich hinsichtlich ihres Signalverhaltens und Verwendungszwecks.
Externes Trennsignal (EDS):
EDS ist stets aktiviert und bietet eine zusätzliche Ebene des Systemschutzes. Wenn bei inaktiver ATC- (Allow To Charge) oder ATD-Funktion (Allow To Discharge) ein Stromfluss festgestellt wird, erzeugt der EFS-Ausgang ein wechselndes Rechtecksignal.
Dieser Zustand kann nur in seltenen Fehlerszenarien auftreten, beispielsweise bei einem Kurzschluss elektronischer Schaltgeräte. Die internen Markierungen ermöglichen die Erkennung solcher Fehlfunktionen und ermöglichen ein rechtzeitiges Eingreifen.
EDS ist ein Diagnosesignal und nicht dafür vorgesehen, Relais, Lampen oder akustische Alarme direkt anzusteuern. Bei Verwendung von EDS ist eine externe Logik oder Signalaufbereitung erforderlich, um das Rechtecksignal zu erfassen und in einen stabilen Steuer- oder Alarmausgang umzuwandeln.
Externes Ladesignal (ECS):
ECS kann in der VictoryConnect App aktiviert werden. Wenn aktiviert, liegt am EFS-Ausgang - unter nachfolgenden Bedingungen - fortlaufend eine Spannung an, die der positiven Batteriespannung (+Vbatt) entspricht.
ECS wird ausgelöst, wenn der konfigurierte Warnschwellenwert für niedrigen SoC (State of Charge / Ladezustand) erreicht wird. Das Signal bleibt aktiv, solange der SoC unter dem Schwellenwert liegt oder ein Ladestrom erkannt wird. Wenn der SoC über dem unteren SoC-Schwellenwert liegt und kein Ladestrom erkannt wird, wird das ECS deaktiviert.
Da ECS ein stabiles Signal zum Ein-/Ausschalten liefert, kann es direkt verwendet werden zum:
- Erregen einer Relaisspule,
- Auslösen eines optischen oder akustischen Alarms,
- Steuern von Geräten mit einem Eingang zum ferngesteuerten Ein-/Ausschalten, wie beispielsweise dem Victron BatteryProtect 65A für 12V / 24V, dem Victron SmartSolar MPPT 75/15, dem Victron Orion XS 1400 Ladebooster 12V/24V oder auch andere Geräte, die einen 12V Steuereingang haben

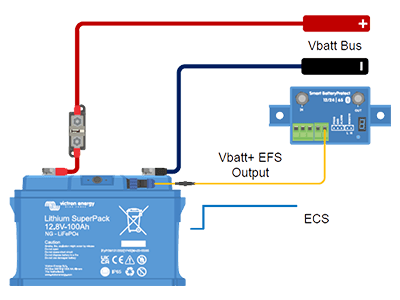

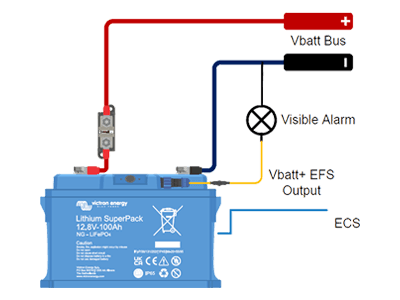

Hier sehen Sie zwei mögliche Anwendungsbeispiele,am Beispiel eines 100Ah SuperPack, wie Sie das EFS nutzen können. Weitere Anwendungsmöglichkeiten finden Sie im Handbuch, welches Sie im Downloadbereich finden.
Parallelschaltung mit dem NG Lithium SuperPack
Der NG Lithium SuperPack unterstützt den Parallelanschluss einer unbegrenzten Anzahl von Batterien, um die Gesamtenergiekapazität zu erhöhen. Die Anzahl der Batterien, die parallel geschaltet werden können, ist lediglich durch die Systemleistung begrenzt. Es gilt zwar eine maximale Systemstromstärke, jedoch bestehen keine Einschränkungen hinsichtlich der gesamten Leistungserweiterung. Die Kapazität kann daher unbegrenzt erhöht werden, während die Leistungserweiterung durch den maximalen Systemstrom begrenzt ist.
Doppelte Leistung des NG Lithium SuperPack durch 2C
Der C-Wert (C-Koeffizient / C-Rate) ist ein Maß für die Lade- oder Entladestromstärke einer Batterie im Verhältnis zu ihrer Nennkapazität. Er gibt an, wie schnell ein Akku geladen oder entladen werden kann.
Dank der Unterstützung von Dauerentladeströmen bis zu 2C liefert die Batterie jederzeit die doppelte Nennleistung und bewältigt damit auch Lasten, die normalerweise größere oder zusätzliche Einheiten erfordern würden. Das ermöglicht eine Dimensionierung nach tatsächlichem Energiebedarf statt nach Leistungsspitzen – und reduziert damit die Notwendigkeit einer kostspieligen Überdimensionierung des Batteriepacks.
Bidirektionale E-Schalter
Keine Überladung oder übermäßige Entladung - zuverlässiger Schutz Ihrer Batterie. Die bidirektionale Überwachung mittels E-Schalter erfolgt innerhalb des BMS und schützt Ihre Batterie vor Überladung und übermäßiger Entladung, indem er beide Strompfade unabhängig voneinander steuert. Dies erhält den Energiefluss, statt eine totale Abschaltung zu erzwingen.
Mehr Kapazität, gleicher Platz
Passt in gängige Batteriefächer - Das NG Lithium SuperPack passt direkt in vorhandene Batteriefächer, unter Beifahrersitze oder in enge Motorräume. Mit einer Höhe von weniger als 190 mm und BCI-Gruppe 49-Kompatibilität bietet er mehr Kapazität, ohne mehr Platz zu beanspruchen.
Sicherheitsventil (3/4-Zoll-Anschluss)
Die Batterie ist mit einer Sicherheitsentlüftung, mit einem 3/4-Zoll-Innengewinde, als Funktion für den Anschluss an eine Gasentlüftungsvorrichtung ausgestattet. Es muss eine geeignete Dichtung verwendet werden, um eine ordnungsgemäße Abdichtung zu gewährleisten.
Unter extremen Fehlerbedingungen, wie z. B. einem schwerwiegenden internen Ausfall oder dem Versagen mehrerer Schutzmechanismen, kann die Batterie Gase über ihr internes Sicherheitsventil freisetzen. Der 3/4-Zoll-Anschluss dient ausschließlich der kontrollierten Entlüftung solcher Gase. Er darf nicht blockiert, zur Kühlung oder zum Anschluss von Flüssigkeiten oder anderen Medien verwendet werden.
Lieferumfang
- 12,8V / 100Ah NG Victron Lithium SuperPack | BAT512110740
- Montagehalterungen
- Steckverbinder für externes Feedbacksignal für SuperPack NG
- Selbstverständlich erhalten Sie auch bei uns, im Downloadbereich, einen Bedienungsanleitung in deutsch.
Victron Herstellergarantie
- Lithium-Batterien: 3 Jahre Herstellergarantie
- Blei/Gel/AGM-Batterien: 2 Jahre Herstellergarantie
- Alle weiteren Produkte: 5 Jahre Herstellergarantie, erweiterbar auf 10 Jahre
