Victron EM540 Energiezähler 3-phasig, max. 65A pro Phase, RS485, mit Display
Seine Daten werden auf dem integrierten Display sowie einem GX-Gerät und dem Victron VRM-Portal angezeigt
Beschreibung

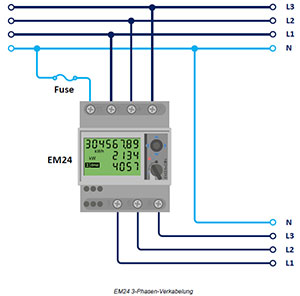

Der Victron EM540 RS485 ist der Nachfolger des EM24 RS485, er unterscheidet sich durch eine schnellere Verarbeitung der Informationen und durch ein moderneres Design. Generell ist er ein Standardgerät zur Messung der Leistung und Energie in einer 3-phasigen Anwendung, z. B. am Verteilerkasten oder zur Messung der Leistung eines PV-Wechselrichters, eines Wechselstromaggregats oder der Leistung eines Wechselrichters und Wechselrichter/Ladegeräts. Die Kommunikation erfolgt über die RS485 Schnittstelle.
Energiezähler werden typischerweise in einem Energiespeichersystem, verwendet, um die Leistung und Energie der gesamten Anwendung am Verteilerkasten zu messen. Sie können auch verwendet werden, um den Ausgang eines PV-Wechselrichters zu messen. Zur Eigenverbrauchsoptimierung oder um eine Nulleinspeisung in einem ESS zu realisieren, ist der Energiezähler erforderlich. Die Daten werden auf einem GX-Gerät wie dem Cerbo GX dargestellt und bei bestehender W-Lan Verbindung ebenfalls online im Victron VRM-Portal
Merkmale
Der Energiezähler kann für vier verschiedene Funktionen in einem GX-Gerät (z. B. Cerbo GX) konfiguriert werden:
- Verwendbar als Netzzähler und als Steuereingang für ein ESS-System.
- Zur Messung der Leistung eines PV-Wechselrichters.
- Zur Messung der Leistung eines Wechselstromaggregats.
- Als Wechselstrommessgerät, um den Wechselstromausgang eines Wechselrichters oder Wechselrichter/Ladegeräts zu messen.
Schnittstellenkommunikation
Die Verbindung zum Victron GX Gerät (z.B. Cerbo GX oder Color Control GX) erfolgt über eine RS485 Schnittstelle. Das entsprechende Schnittstellenkabel gibt es in zwei Längen.
- 1,8m Länge: RS485 zu USB (1,8m)
- 5m Länge: RS485 zu USB (5m)
Zur Ansicht der technischen Daten, klicken Sie oben auf den Reiter 'Technische Daten'.
Kommunikation über RS485
Zur Ansicht der technischen Daten, klicken Sie oben auf den Reiter 'Technische Daten'
Lieferumfang:
- Victron EM540 Energiezähler, Victron Artikelnummer REL200100100
- selbstverständlich erhalten Sie auch bei uns eine Bedienungsanleitung in deutscher Sprache
Häufig gestellte Fragen:
Frage 1: Kann ich drei ET112 für ein Drei-Phasen-System kombinieren?
Nein. Verwenden Sie einen echten dreiphasigen Zähler.
Frage 2: Kann ich auch andere Zähler verwenden, zum Beispiel von anderen Marken?
Nein.
Frage 3: Ich verfüge bereits über einen Fronius SmartGrid-Zähler, kann ich diesen verwenden?
Nein.
Frage 4: Was sind die Unterschiede zwischen den verschiedenen 3-Phasen-Zählern?
- EM540 - REL200100100 - Carlo Gavazzi EM540DINAV23XS1X & EM530DINAV53XS1PFC
- ET112 - REL300100000 - Carlo Gavazzi ET112-DIN.AV01.X.S1.X
- ET340 - REL300300000 - Carlo Gavazzi ET340-DIN.AV23.X.S1.X
Unterschiede:
- Die ET-Zähler verfügen über kein Display. Sie verfügen lediglich über eine LED, die im Falle einer aktiven Kommunikation blinkt.
- Die ET-Zähler verfügen über zwei RJ45-Buchsen, die jedoch nicht mit der Victron RS485-USB-Schnittstelle verwendet werden.
Beachten Sie jedoch die mögliche Verwechslungsgefahr aufgrund der weiteren RJ45-Buchse in der Victron-Produktwelt. Verwechseln Sie das nicht mit VE.Bus, VE.Can oder VE.net. Neben den RJ45-Buchsen verfügen die Zähler auch noch über Schraubklemmen unterhalb der Buchsen für die RS485-Verkabelung. Wir empfehlen, einen Zähler an die RS485-USBSchnittstelle und dann an ein GX-Gerät anzuschließen. - Da kein Display vorhanden ist, kann die Modbus-Adresse nicht mehr am Zähler geändert werden. Die Kombination mehrerer dieser Zähler in einem RS485-Netzwerk wird daher von Victron nicht unterstützt. Wir empfehlen Ihnen, mehrere RS485-zu-USB-Schnittstellen zu verwenden.
Nur 3-Phasen-Zähler:
- Die Energiemessung von einphasigen PV-Wechselrichtern auf der zweiten Phase eines 3-Phasen-Zählers funktioniert tatsächlich.
Frage 5: Werden Sie weiterhin beide 3-Phasen-Zähler (ET340 & EM24 / EM540) anbieten?
- Ja. Es gibt immer noch geeignete Situationen für beide. Siehe Frage 8.
Frage 6: Kann ich diese Zähler direkt bei Carlo Gavazzi anstatt bei Ihnen kaufen?
Ja. Das ist auch der Grund, warum wir kein Geheimnis aus den CG-Teilenummern machen.
Frage 7: Ich möchte Stromwandler verwenden, ist das möglich?
Ja. Sie können den CG EM24DINAV53DISX, den CG EM530DINAV53XS1X oder den CG EM530DINAV53XS1PFC direkt bei
Carlo Gavazzi oder einem Händler kaufen. Auch wenn Victron diese Art von Zählern nicht anbietet, unterstützen wir sie in unserer
Software.
Frage 8: Was ist der Unterschied zwischen ET340 und EM540 in 3-Phasen-Systemen?
Bei diesen Zählern wird die Summe der importierten und exportierten Energie auf andere Weise berechnet.
- Beim ET340 wird die importierte und exportierte Energie in jeder einzelnen Phase gezählt und dann die Gesamtsumme aus der Summe dieser Werte gebildet.
- Beim EM540 wird die importierte und exportierte Energie als Gesamtleistung gezählt, wobei sich die Nettodifferenzwerte der einzelnen Phasen gegenseitig aufheben.
Die Auswahl des am besten geeigneten Energiezählers hängt von der Messkonfiguration in Ihrem Land ab. In Österreich und Deutschland ist es beispielsweise üblich, dass bei einem 3-Phasen-System nur die Gesamtsumme in Rechnung gestellt wird. Daher ist die Verwendung eines EM540 für die Rechnungsstellung genauer.
Wenn Sie also nach dem Energiezähler, aber vor dem Abrechnungszähler von einer Phase exportieren und von einer anderen Phase importieren, wird Ihnen dies nicht in Rechnung gestellt, und der Zähler sollte es nicht als Import und Export zählen.
Auf diese Weise funktioniert auch die Phasenkompensation von Victron, um die Kosteneinsparungen für ein ESS-System optimal zu nutzen, wenn Erzeugung und Last über verschiedene Phasen hinweg unterschiedlich sind.
Frage 9: Kann ich eine isolierte USB-RS485-Schnittstelle verwenden?
Ja. Die von uns angebotenen Schnittstellen sind nicht isoliert und für die meisten Anwendungsfälle geeignet.
Falls Sie ein isoliertes Exemplar benötigen, kaufen Sie es direkt bei Hjelmslund Electronics.
- USB485-STIXL : Isolierter USB-zu-RS485-Konverter
Frage 10: Kann ich Energiezähler von Victron anstelle eines Wechselrichters/Ladegeräts von Victron verwenden, um ein GX-Gerät (z. B. Cerbo GX), VRM und andere Funktionen zu nutzen?
Energiezähler sind als Ergänzung zu einem Wechselrichter/Ladegerät von Victron vorgesehen. Energiezähler sind derzeit in ihren Anwendungsmöglichkeiten begrenzt. Die Energiezähler sind nur dazu gedacht, eine bestimmte zusätzliche Information zu liefern – die gesamten Lasten am Wechselstromeingang und am Netzimport/-export oder die Produktion von Wechselstrom-PVWechselrichtern und Wechselstromgeneratoren ohne Netzkommunikation.
Es ist jedoch durchaus möglich, zunächst nur ein GX-Gerät zusammen mit einem Energiezähler zu verwenden, um den Verbrauch zu ermitteln und aufzuzeichnen, zum Beispiel von Häusern/Gebäuden, Heizungsanlagen mit Wärmepumpen, Lüftungs- und Klimaanlagen oder Produktionsanlagen. Anschließend können die gesammelten Daten ausgewertet und eine Entscheidung über die Dimensionierung der erforderlichen Wechselrichter/Ladegeräte von Victron, das Solarsystem und die Art, Größe und Anzahl der Batterien getroffen werden.
Mit der Firmware-Version 2.80 und höher der GX-Geräte können sie auch für andere Zwecke verwendet werden, z. B. zur Messung bestimmter, beliebiger Wechselstromlasten oder Stromkreise. Dies sollte jedoch nicht als Ersatz für einen Wechselrichter/Ladegerät von Victron betrachtet werden. Wenn Sie versuchen, Batterie-Wechselrichter anderer Hersteller zu verwenden und deren fehlende Datenverbindung zum GX-Gerät durch Energiezähler zu ersetzen, wird dies nicht wie erwartet funktionieren.
